ASTM A123 Galvanize Standartında 50KN yük kapasitesi ve 5 mm kalınlığı olan 11M Konik Elektrik Gücü direği
11M conical electrical power pole
,galvanized electrical power pole ASTM A123
,50KN load capacity power pole
ASTM A123 Galvanize Standartında 50KN yük kapasitesi ve 5 mm kalınlığı olan 11M Konik Elektrik Gücü direği
Milky Way, elektrik endüstrisi için çeşitli direkler üretiyor.ve yükseklik tüm kule uygulaması için gereksinimleri karşılamak. Bağlı ve / veya doğrudan gömülü stilleri mevcuttur.
Genel Notlar:
Tüm direkler için üreticinin çizimleri mevcuttur.
Kutuplar herhangi bir yapılandırmaya göre değiştirilebilir.
Herhangi bir gereksinim için mevcut olan iletim ve dağıtım kolları
Ek fazlalık kutupları bu listeye kataloğu ve ekleme sürecinde
Fazladan çelik çubuklarınızı satmak için bizi arayın.
Özellikle kaldırımların arkasında dar alanlar için kalın asfalt plakaları olan ek 30 eliptik direği kullanılabilir.
Teknik veri sayfası ((F=5KN)
| Boyut | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
| DI ((mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 ((mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T(mm) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h(m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Bağlantı Tipi
1Eklem tipi
2Flanş Tipi
Standart Aksesuar
- Üst tabak.
-Base plakası.
- Alt şeridi.
- Standart delik.
- Merdivenlere tırmanıyorum.
- Çapa bultusu.
- Bitüm koruması
- Boyalı işaretleme
- Çıkarılabilir merdiven.
Kullanılabilir Temel Türleri
Doğrudan yerleştirme
Çapa Bolt/Base Plate
Titrek çelik kabuk
Mümkün Dönüşümler
ASTM A123 uyarınca galvanizlenmiş
Galvanize üzerine boya, siyah çelik üzerine boya
Toz kaplama
Yerde ve taban plaka monte standart özellikleri
Toprağa yerleştirilmiş:
12 taraflı kutup çubuğu
Saldırılmış üst kapağı
Montaj delikleri (gerektiği takdirde spesifikasyonunuza göre)
Kimlik plakası
M12 nominal zemin çizgisinden 250 mm yukarıdaki yer noktası
M24 fındığı, nominal zemin çizgisinden 250 mm yukarıda (kaldırmaya yardımcı olmak için)
Ek toprak korozyon koruması, nominal toprak çizgisinin 200mm'inden 400mm'e kadar aşağıda
Çıkış önü kemerler
Sıcak daldırma galvanizlenmiş bitirme
Temel plaka:
12 taraflı kutup şafti (40kN ila 80kN)
16 taraflı kutup şafti (100kN & 120kN)
Saldırılmış üst kapağı
Montaj delikleri (gerektiği takdirde spesifikasyonunuza göre)
Kimlik plakası
M12 direğin tabanından 250 mm yukarıdaki yer noktası
Alt plaka üzerinde iki kaldırma gusset
Çapa çubukları, şablonlar, fındıklar ve yıkayıcılar
Sıcak daldırma galvanizlenmiş bitirme

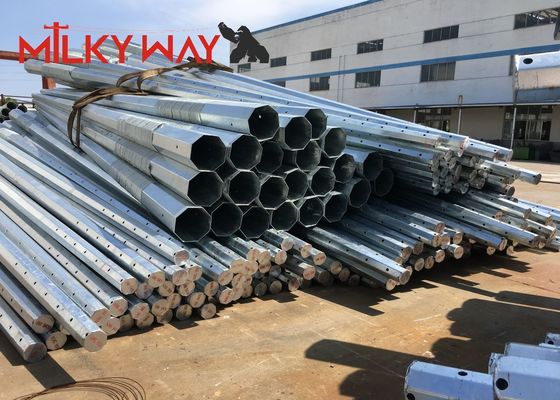

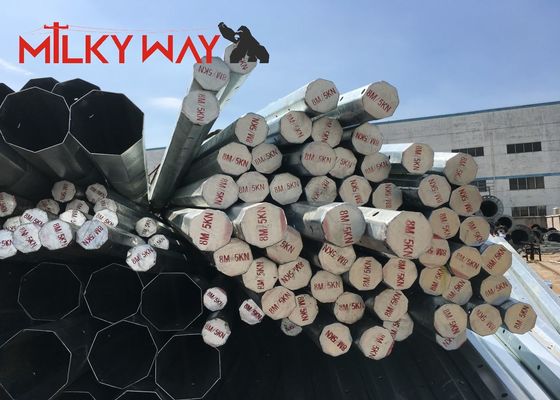

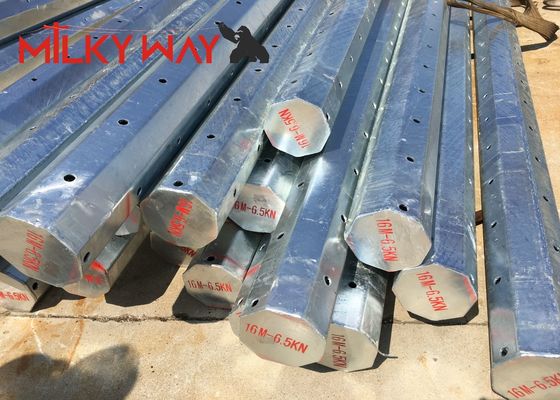

Ürün Galerisi
Sorgulamak veya satın almak için bilgi
- Çelik direğin yüksekliği ve gücü
- Çapraz kol türü ve uzunluğu, çelik direğe yerleştirilmesi için konum
- Çapraz kolun sabitlenme yöntemi (çapraz kolun montajı için çelik direğe kaynak için bir veya iki şablon kullanmak için bağlamak için bir vida kullanın)
- Çelik direğin güvenlik faktörü
- Rüzgar hızı.
-Yükseliş merdiveninin tipi
- Hedef limanı
- Diğerleri.

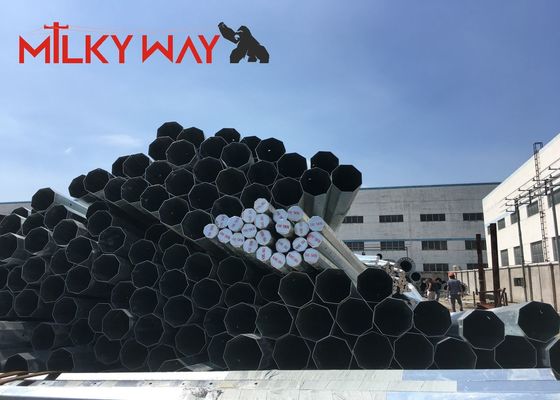

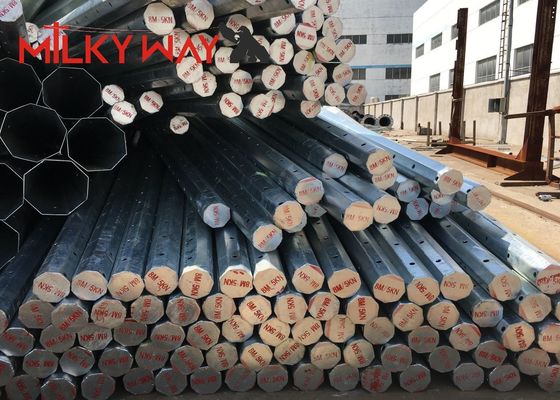

Daha Fazla Resim:
Şirket Girişi:
1991 yılında kurulan Jiangsu Milky Way Steel Poles, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şanghay Limanı'na yakın.
Şirketimiz, nakliye güç direği, sokak ışığı direği, yüksek direği ve diğerleri de dahil olmak üzere çelik direklerin üretimi konusunda 24 yıllık deneyime sahiptir.
1991'den beri yurtdışına ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, İspanya, Filipinler, Malezya,Afrika ve diğerleri..
Pek çok ülkede birçok büyük projenin tedarikçisiyiz. Mesela Dubai Kulesi'nin sokak lambası direği, Sochi Kış Olimpiyat Oyunları'nın yüksek direği vb.
