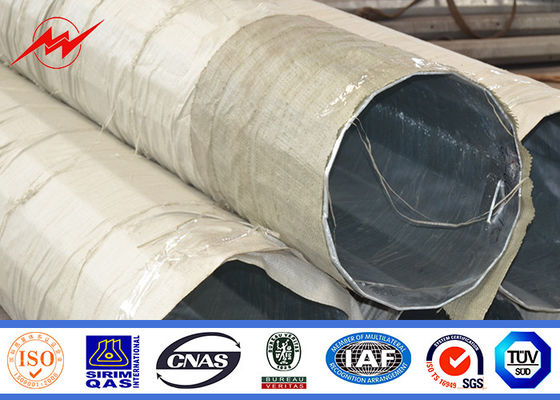

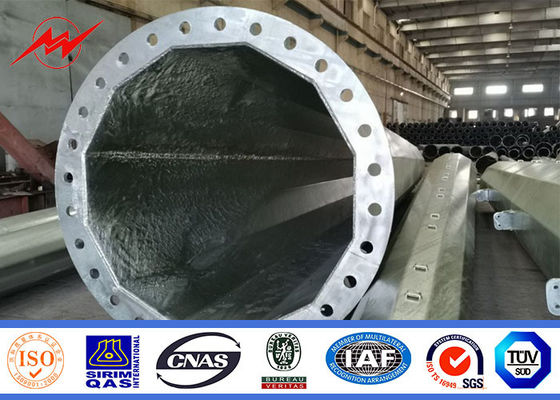

İletim için 60ft 65ft Bitüm Gömme Tipi Galvanizli Çelik Boru Kutbu
60ft çelik boru direk
,65ft çelik boru direk
,galvanizli çelik boru direk
Şartname
| Yükseklik | Yük (Dan) | Üst Çap (mm) | Alt Çap (mm) | Kutup Kalınlığı (mm) | Bölüm | Kutup Şekli |
| 9 milyon | 200 | 120 | 210 | 3 | 1 | Sekizgen |
| 9 milyon | 325 | 130 | 270 | 3 | 1 | Sekizgen |
| 9 milyon | 350 | 120 | 240 | 3 | 1 | Sekizgen |
| 11,8 milyon | 800 | 140 | 332 | 4.5 | 1 | Sekizgen |
| 11,8 milyon | 1000 | 175 | 370 | 4.5 | 1 | Sekizgen |
| 12 milyon | 800 | 140 | 332 | 4.5 | 2 | Sekizgen |
| 12 milyon | 1000 | 175 | 370 | 4.5 | 2 | Sekizgen |
| 13 milyon | 400 | 150 | 370 | 3 | 2 | Sekizgen |
| 13 milyon | 800 | 200 | 475 | 3.5 | 2 | Sekizgen |
| 13 milyon | 1250 | 240 | 590 | 3.5 | 2 | Sekizgen |
Malzemenin tanımı:
1. Direkler, sıcak galvanizli korozyon önleyici işlemle çok sıralı koni biçimli dikey çelik çubuk şeklinde kalıplanmış yüksek kaliteli metal fabrikaları tarafından yapılır.
2. Hafif plaka çerçevesi yüksek kaliteli paslanmaz çelikten yapılmıştır
3. Paslanmaz çelikten sabitlenmiş cıvatalar ve somunlar
| Çelik Malzeme Sınıfı | ||||||
| Çin GB | Amerika ASTM ASME | Japonya JIS | Avrupa TR |
Gemany DIN |
İngiltere BS |
Uluslararası ISO |
| 16 milyon 14MnNd Q345 (ABCDE) |
A572MGr.50 A633MGr.C A633MGr.D |
SM490A SM490B SM490C |
S355JR S355JOS 355J2G3 S355J2G 4S355K2 G3 S355K2G 4S355N S355NL |
St52-3 | 50A 50 milyar 50C 50D 50DD |
E355DD E355E Fe510B Fe510D |
| WH60 / Q460 (CDE) |
A572MGr.65 | SM570 | S460N S460NL |
StE460 | 55C 55E |
E460C E460D |
| Q235 (ABCD) Q275 20 25 30 35 40 45 50 55 50 milyon |
A283MGr.C A283MGr.D 1020 1025 1030 1035 1040 1045 1050 1055 1053 |
SS400 SM400 (AB) SS490 S20CS22C S25C S28C S30C S33C S35C S38C S40C S43C S45C S48C S50C S53C S55C S58C SWRH52B |
S235JR S235JO S235J2G 3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
St37-2 St37-3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
40A 40B 40C 40D 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
Fe360 (ABCD) Fe430A C25E4 C30E4 C35E4 C40E4 C45E4 C50E4 C55E4 SL, SM |
Kaynak
Geçmişte kusur testlerimiz var.İç ve dış çift kaynak, kaynağı güzel hale getirir
Kaynak Standardı: AWS (American Welding Society) D 1.1
Üretim süreci
Hammadde testi → Kesme → bükme → Kaynak (boyuna) → Boyut doğrulama → Flanş kaynağı → Delik delme → numune montajı → yüzey temizliği → Galvanizleme veya toz kaplama, boyama → Yeniden kalibrasyon → Paketler
Yüzey İşlem
Sıcak daldırma galvanizli ASTM A 123'e göre, renkli polyester gücü veya müşteri tarafından gerekli görülen başka bir standart.
Açıklama:
Standart Aksesuar
-Üst plaka
-Taban plakası
-Alt şerit
-Standart delik
- Tırmanma basamağı
-Çapa cıvata
-Bitüm koruması
-Boyalı işaretleme
-Çıkarılabilir merdiven
Bunlar elektrik direğinin standart aksesuarlarıdır.
Kalite kontrol
ISO9001-2008 standardını kesinlikle takip ediyoruz.Ürünün şartnameye / standartlara uygunluğunu sağlamak için üretimin her aşamasında kalite ilk sırada yer almaktadır.Hammadde aşamasından bitmiş ürüne ve teslimata kadar her prosedür sırasında yüksek eğitimli denetim mühendisleri tarafından dikkatli denetimler gerçekleştirilir.
