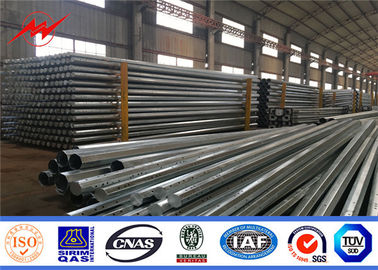

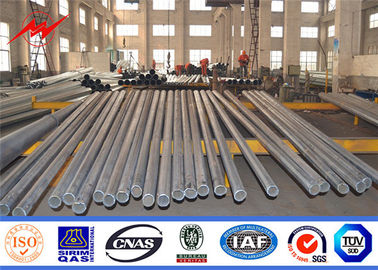

B Tipi 1250 KG 5mm Kalınlığı 50ft Yükseklik Çelik Yardımcı Elektrik Güç Direkleri Gr50 Malzeme Bitüm Yüzey
Seçenekler:
• Güç Dağıtım Direği çeşitli uzunluk, çap ve delik düzenlemelerinde mevcuttur.
• Çok taraflı veya Konik yuvarlak varyasyonlar.
• Güç Dağıtım Direği 10-220KV arasındaki Gerilimi kapsar.
• Güç Dağıtım Direği şunları içerir: farklı şekillerde süspansiyon direği, leke direği ve açı direği.
• Standart Korozyon Koruması: sıcak daldırma galvanizleme (toprak üstü ve toprak üstü)
• Additional in-ground protection is available for special circumstances (soil condition). • Özel durumlar için ek topraklama koruması mevcuttur (toprak durumu). For example: Epoxy Coating. Örneğin: Epoksi Kaplama.
• Çıkarılabilir güvenlik adımları için ön delme mevcuttur.
• Çapraz kollar mevcut.
Şartname
Kutup Tipi
Tek Devre veya Çift Devre
Teknik Veri Sayfası (F = 10KN)
boyut | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
DI (mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
D2 (mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
T (mm) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Daha fazla detay ve yük, beni aramaktan çekinmeyin.
Mevcut Temel Türleri
Doğrudan Yerleştirme
Ankraj Cıvatası / Taban Plakası
Titreşimli Çelik Keson
Mevcut Yüzeyler
ASTM A123 uyarınca galvanize
Galvaniz üzeri boya, siyah çelik üzeri boya
Toz kaplama
Yerleşik ve taban plakasına monte edilen standart özellikler
Yere Monte Edilmiş:
12 taraflı kutup mili
Kaynaklı üst kapak
Montaj delikleri (gerekirse spesifikasyonunuza göre)
Tip etiketi
M12 topraklama noktası nominal toprak hattının 250mm üzerinde
M24 somun, nominal toprak hattının 250mm üzerinde (kaldırmaya yardımcı olmak için)
Nominal toprak hattının 200 mm ila 400 mm altında ek topraklama korozyon koruması
Lavabo kayışları
Sıcak daldırma galvanizli kaplama
Taban Plakası Monte Edildi:
12 taraflı kutup mili (40kN ila 80kN)
16 taraflı kutup mili (100kN ve 120kN)
Kaynaklı üst kapak
Montaj delikleri (gerekirse spesifikasyonunuza göre)
Tip etiketi
M12 toprak noktası direk tabanının 250mm üzerinde
Taban plakasında iki kaldırma köşebentleri
Ankraj cıvataları, şablonlar, somunlar ve rondelalar
Sıcak daldırma galvanizli kaplama
Sorgulama veya satın alma bilgisi
- Çelik direk yüksekliği ve kuvveti
- Çapraz kol tipi ve uzunluğu, çelik direğe takılacak pozisyon
- Çapraz kolu sabitleme yöntemi (çapraz kolu takmak için cıvata kullanın veya çelik direğe kaynak yapmak için bir veya iki şablon kullanın)
- Çelik direğin güvenlik faktörü
- Rüzgar hızı
- Tırmanma basamak türü
- Varış noktası
- Diğer.

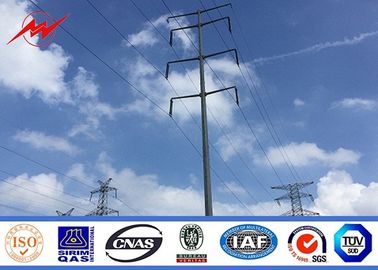

Kutup Uygulaması:
Bulaşma
dağıtım
Çelik Trafo Merkezi Yapısı
Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şanghay, Liman'da bulunmaktadır.
Firmamız iletim güç kutup, sokak ışık direği, yüksek direk direği ve benzeri dahil olmak üzere çelik direkleri üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, Span, Filipinler, Malezya, Afrika ve benzeri gibi 70'den fazla ülkeye ve bölgeye teslim edildi.
Dubai Kulesi'nin sokak ışık direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Sochi Kış Olimpiyat Oyunu için yüksek direk direği vb.
