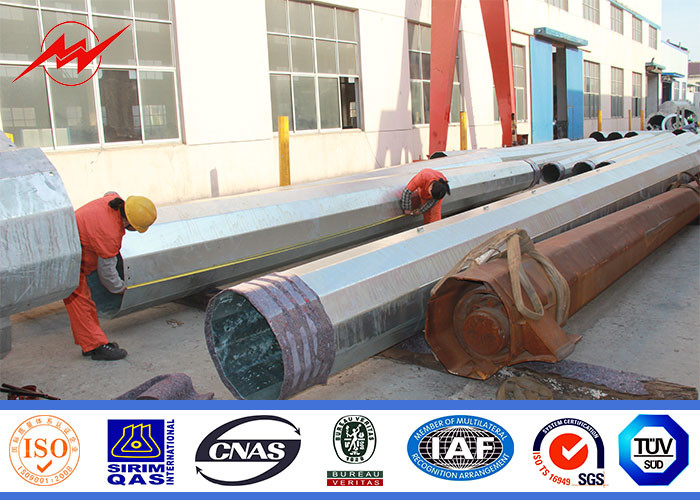

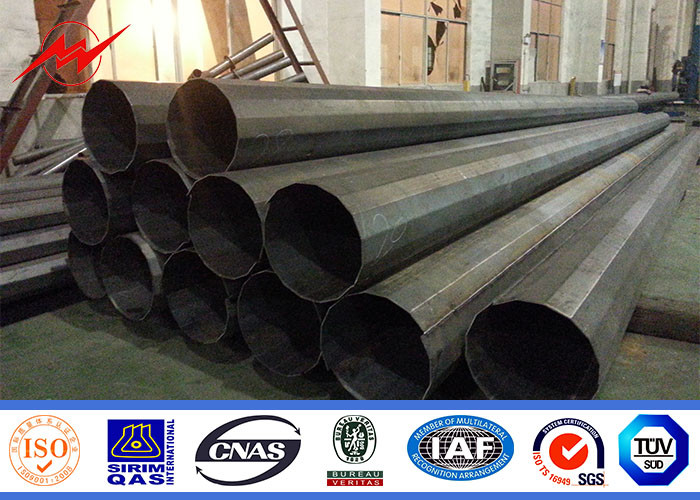

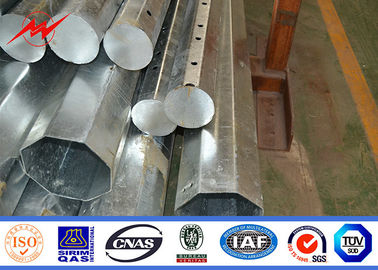

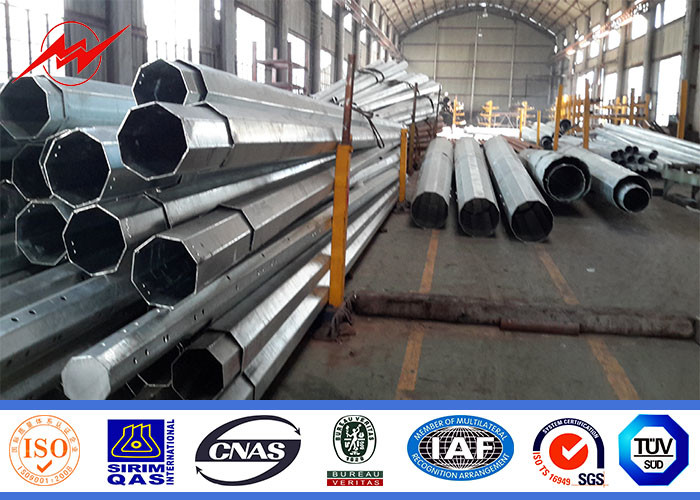

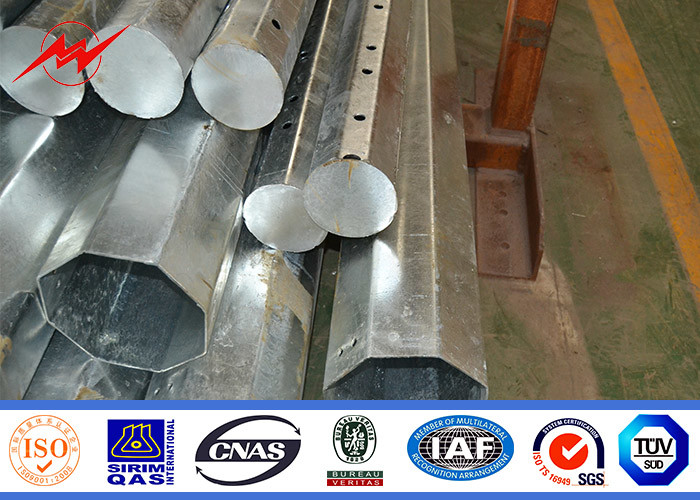

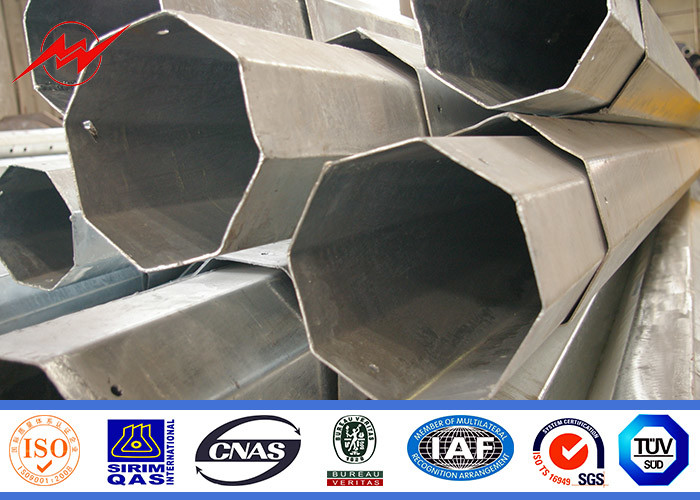

Enerji Nakil Hattı İçin Sıcak Daldırma Galvanizli Çelik Elektrikli Çelik Yardımcı Direk
galvanizli çelik direkler
,çelik iletim direkleri
İyi Tasarım PLS ile Güç İletim Hattı için Sıcak Daldırma Galvanizli Çelik Elektrik Kutbu
Çelik
Malzeme NF EN 10025'e uygundur
Standart ve NF EN 10149 Standart, aşağıdaki özelliğe sahiptir.
- Akma Dayanımı = 355N / mm2
- Dayanıklılık sıfırın altında 20 derecenin altında kalır.
- Galvanizleme NFA35503 Standart Sınıf 1'e uygundur.
.
Özellikler:
| İçin uygun | Elektrik dağıtımı |
| şekil | Conoid, Çok piramidal, Sütunlu, çokgen veya konik |
| Malzeme | Genellikle Q345B / A572, minimum akma dayanımı> = 345n / mm2 Q235B / A36, minimum akma dayanımı> = 235n / mm2 Q460, ASTM573 GR65, GR50, SS400'den sıcak haddelenmiş rulo, SS490, ST52- |
| Dimenstion torlance | + -% 2 |
| Güç | 10 KV ~ 550 KV |
| Güvenlik faktörü | Şarap iletimi için güvenlik faktörü: 8 Şarabı topraklamak için güvenlik faktörü: 8 |
| Tasarım Yükü Kg | Kutuptan 50 cm'ye 300 ~ 1000 Kg uygulandı |
| izler | Nane palte ile rivert veya tutkal, kazımayı, kabartma müşteri şartının gibi |
| Yüzey işleme | Sıcak daldırma galvanizli ASTM A 123 ardından, renk polyester güç veya müşteri tarafından herhangi bir diğer standart gerekli |
| Kutuplar Ortak | Ekleme modu, iç flanş modu, yüz yüze bağlantı modu |
| Kutup tasarımı | 8. sınıf depremlere karşı |
| Rüzgar hızı | 160 Km/Hour . 160 Km / Saat. 30 m /s 30 m / s |
| Minimum akma dayanımı | 355 mpa |
| Minimum nihai çekme mukavemeti | 490 mpa |
| Maksimum nihai çekme mukavemeti | 620 mpa |
| Standart | ISO 9001 |
| Bölüm başına uzunluk | Kayma eklemi olmadan bir kez 14m içinde |
| Kaynak | Biz geçmişte kusur testi vardır. İç ve dış çift kaynak yapar kaynak güzel şekil Kaynak Standardı: AWS (Amerikan Kaynak Topluluğu) D 1.1 |
| Kalınlık | 1 mm ila 30 mm |
| Üretim süreci | Yeniden malzeme testi → Kesme → Kalıplama veya bükme → Welidng (boyuna) → Boyut doğrulaması → Flanş kaynağı → Delik delme → Kalibrasyon → Çapak alma → Galvaniz veya toz boya, boyama → Yeniden kalibrasyon → İplik → Paketler |
| Paketler | Üst ve altta Mat veya saman balya ile normal kapak olarak kutuplarımız, neyse da aşağıdaki istemci tarafından gerekli olabilir, her 40HC veya OT can aslında müşteri üzerinde baz hesaplama kaç adet yükleme şartname ve veriler |
galvanizleme
Standart: NFA91121
Galvanizlemenin ortalama kalınlığı: 86μm'den az değil.
Üretim süreci
Hammadde testi → Kesme → bükme → Kaynak (boyuna) → Boyut doğrulaması → Flanş kaynağı → Delik delme → numune montajı → yüzey temizliği → Galvaniz veya toz boya, boyama → Yeniden kalibrasyon → Paketler
Sorgulama veya satın alma bilgisi
-Çelik kutup yüksekliği ve kuvveti
-Çapraz kol tipi ve uzunluğu, çelik direğe takılacak pozisyon
- Çapraz kolu sabitleme yöntemi (çapraz kolu takmak için cıvatayı kullanın veya çelik direğe kaynak yapmak için bir veya iki şablon kullanın)
-Çelik direğin güvenlik faktörü
-Rüzgar hızı
Tırmanma basamak türü
- Varış noktası
-Diğer.
Teknik bilgi - Çapraz Kol
