Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Çelik, GR65, Minimum akma mukavemeti 460mpa ile | Başvuru: | Elektrik Enerjisi İletimi ve Dağıtımı |
|---|---|---|---|
| Yüzey işleme: | Sıcak Daldırma Galvanizli, ASTM123'e göre sıcak daldırma galvanizli | Renk: | Müşteri isteği |
| Yükseklik: | Müşteri tarafından gerekli | İsim: | metal elektrik direkleri |
| Vurgulamak: | 8 m sıcak daldırma galvanizli direk,Q235 sıcak daldırma galvanizli direk,Elektrik İletim yardımcı elektrik direği |
||

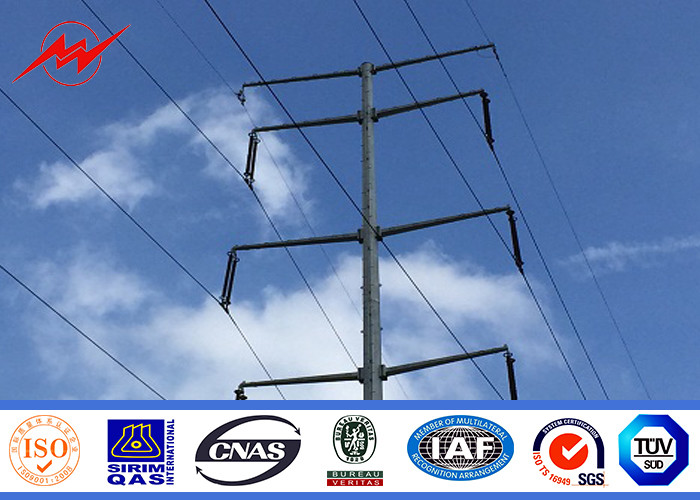

Elektrik İletimi için Sıcak Daldırma Galvanizli Elektrik Direği
Özellikler:
1. Çeşitli kuleler uzay çerçeve yapısıdır.Çubuklar, tek eşkenar açılı çelikten veya açılı çelik kombinasyonundan oluşur.
2. Malzemeler genellikle Q235, Q345 ve Q420'dir.Çubuklar arasındaki bağlantı ham cıvatadır.
3. Sıcak daldırma galvanizli korozyon önleyici.Nakliye ve inşaat montajı için çok uygundur.
4. İnşaat işçilerinin operasyon için kuleye tırmanmasını kolaylaştırmak için ana ayaklardan birine ayak çivileri yerleştirdik.
|
Numara.
|
Tanım
|
Ayrıntılı Spesifikasyon ve Ana Tasarım Parametreleri
|
|
1
|
Tasarım kodu
|
1. Çin Ulusal Standardı:
a.DL/T 5154-2002 Havai İletim Hattı Kule ve Direk Yapılarının Tasarımına İlişkin Teknik Yönetmelik b.DL/T 5219-2005 Havai İletim Hattı Temelinin Tasarımına İlişkin Teknik Yönetmelik 2. Amerikan Standardı: a.ASCE 10-97-2000 Kafesli Çelik İletim Yapılarının Tasarımı b.ACI 318-02 Yapı Betonu için Bina Kodu Gereksinimi |
|
2
|
Tasarım Yazılımı
|
PLS ve MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD vb.
|
|
3
|
Tasarım Yükleme
|
Dünya çapındaki Müşteriler tarafından gereksinim ve spesifikasyona göre.
|
|
4
|
Yük testi/tahrip edici test
|
Gerekirse bunu Hükümet yetkilisi tarafından ayarlayabiliriz ve bu tür bir testin maliyeti kuleden ayrıdır.
fiyatlandırma. |
|
5
|
Gerilim
|
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV İletim Hattı
|
|
6
|
Sıcak daldırma galvanizleme
|
ISO 1461-2009, ASTM A123
|
|
7
|
Çelik Kalitesi
|
1. Yüksek mukavemetli düşük alaşımlı yapısal çelik: ASTM Gr60 ile eşdeğer Q420B
2. Yüksek mukavemetli düşük alaşımlı yapı çelikleri: ASTM Gr50 veya S355JR ile eşdeğer Q355B 3. Karbon Yapısal Çelik: ASTM A36 veya S235JR ile eşdeğer Q235B |
|
8
|
Cıvata ve Somunlar
|
Çin, ISO ve DIN standardı için esas olarak ISO 898 kalite 6.8 ve 8.8 cıvatalar
|
|
9
|
Kule Tipi
|
Köşeli Kuleler, Boru Kuleler, Gergili Direk, Monopole Kule
|
|
10
|
Kule Tipi
|
Asma Kule, Gergi Kulesi, Ölü Kule, Trafo Merkezi Yapısı
|
|
11
|
Garanti
|
Kule yapıları: 10 yıl
|
|
12
|
Dönüş süresi
|
50 yıl
|
|
13
|
Toplu taşıma
|
Deniz ulaşımı için avantajımız olan dünyanın en büyük limanına çok yakınız.
|
|
14
|
Kalite kontrol
|
Hammadde, prototip montaj testi, galvanizleme testi ve sevkiyat öncesi için ISO 9001 sistemini ve kesinlikle QC denetimini takip edin
hem miktar hem de kalite için muayene Önce kaliteyi ve %100 denetim oranını ele alıyoruz. |
| Başvuru | Elektrik dağıtımı |
| Şekil | Konoid, Çok piramidal, Sütun şeklinde, çokgen veya konik |
| boyut Torlansı | GR65/A572, minimum akma dayanımı>=460n/mm2 |
| Güç | 10KV ~550KV |
| Güvenlik faktörü | Şarap yapmak için güvenlik faktörü : 8 Şarabın öğütülmesi için güvenlik faktörü : 8 |
| Kg cinsinden Tasarım Yükü | 300~ 1000 Kg direğe 50cm uygulanır |
| işaretler | Rivert veya yapıştırıcı ile isim paleti, müşteri ihtiyacına göre oyma, kabartma |
| yüzey işleme | Sıcak daldırma galvanizli ASTM A 123'e göre, renkli polyester gücü veya müşteri tarafından istenen diğer herhangi bir standart. |
| Direklerin Ortak | Ekleme modu, iç flanş modu, yüz yüze bağlantı modu |
| Kutup tasarımı | 8. derece depreme karşı |
| Rüzgar hızı | 160 Km/Saat .30 m / sn |
| Standart | ISO 9001 |
| Kaynak | Geçmiş kusur testlerimiz var. İç ve dış çift kaynak, kaynağı güzel bir şekle sokar Kaynak Standardı : AWS ( American Welding Society ) D 1.1 |
| Kalınlık | 1 mm ila 30 mm |
| Üretim süreci | Hammadde testi → Kesme → Kalıplama veya bükme → Kaynak (boyuna) → Boyut doğrulama → Flanş kaynağı → Delik delme → Kalibrasyon → Çapak alma → Galvanizleme veya toz kaplama, boyama → Yeniden kalibrasyon → Diş → Paketler |
| Paketler | Direklerimiz üstte ve altta Hasır veya saman balyası ile normal olarak örtülmüştür, yine de müşterinin gerektirdiği şekilde takip edebilir, her 40HC veya OT, müşterinin fiili spesifikasyonuna ve verilerine göre kaç adet hesaplama tabanı yükleyebilir. |
Şirketimiz
| 1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şanghay Limanı'nın yakınında yer almaktadır.Ürünlerimiz, sokak, yol, meydan, palaestra ve benzeri için güç iletimi, sinyal iletimi ve aydınlatmada yaygın olarak kullanılmaktadır. Bol miktarda ihracat tecrübemiz var.1991 yılında Pakstan'dan 132 KV transmisyon kutuplu ilk yurtdışı siparişimizden bu yana, ürünlerimiz Amerika, Avustralya, Rusya, Genmery, Span, Filipinler, Malezya, Dominika, Kongo, Togo ve Guniea dahil olmak üzere 70'ten fazla ülkeye ve bölgeye teslim edildi. yakında. |
1. Fabrika doğrudan satışı.
2. Sanayi ve ticaret entegrasyonu işi.
3. 15 yıllık deneyim.
4. Çeşitli tasarımlar.
5. ODM, OEM kabul edilebilir.
6. Esnek ödeme.
7. Hızlı, doğru alıntılar.
8. İyi hizmetimiz.
9. E-posta ile teknik destek.
10. Arama servisi.
11. Bakım talimatı videosu sağlayın
