ÇELİK POLİTİKA GENEL ÖZELLİKLERİ | |||

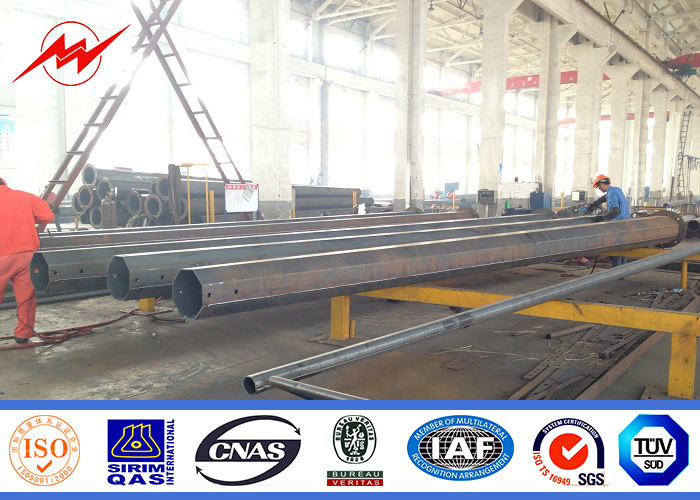

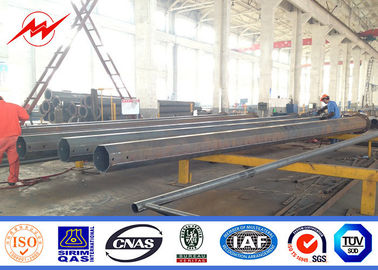

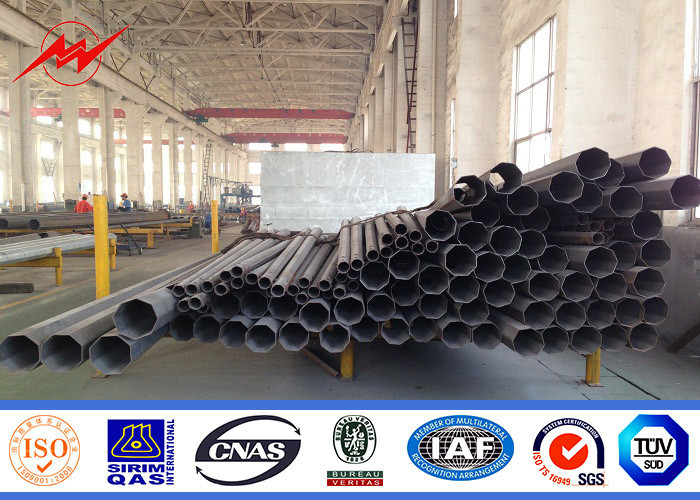

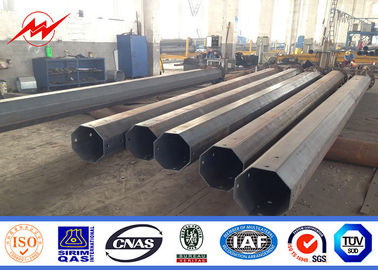

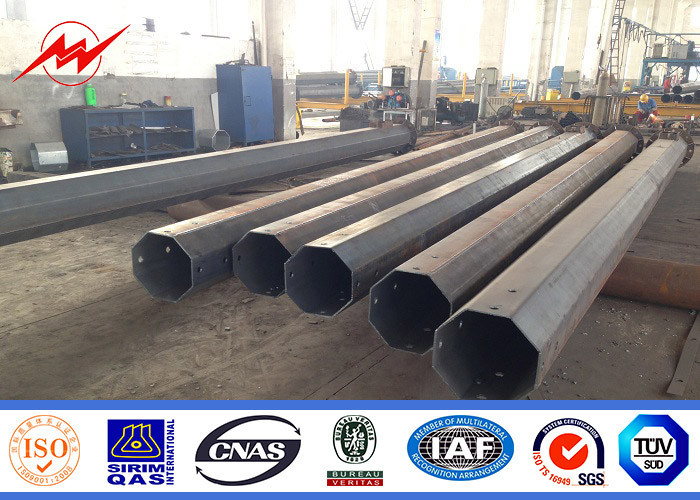

tip | sekizgen konik 20ft galvanizli çelik boru şeklindeki kutup dağıtım direkleri sütun | ||

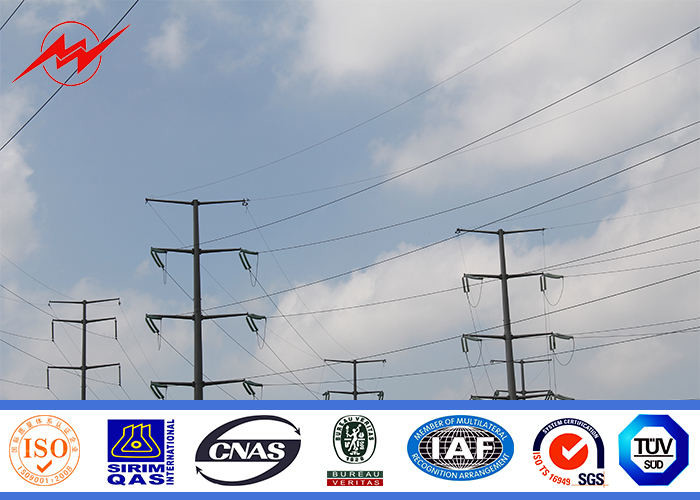

İçin uygun | Elektrik dağıtım | ||
şekil | Konoid, Çok piramidal, Kolumniform, poligonal veya konik | ||
Malzeme | Genellikle Q345B / A572, minimum akma dayanımı> = 345n / mm2 Q235B / A36, minimum akma dayanımı> = 235n / mm2 Q460'dan itibaren sıcak haddelenmiş rulo, ASTM573 GR65, GR50, SS400, SS490 | ||
Güç | 10kV ~ 550kv | ||
Kg cinsinden tasarım yükü | Direğin üstünden 50 cm'ye kadar 300 ~ 1000kg uygulanır. | ||
Yüzey İşlem | Sıcak daldırma galvanizli ASTM A 123, renkli polyester gücü veya müşteri tarafından istenen diğer standartlar. | ||
Kutupların ortak | Ekleme modu, iç flanş modu, yüz yüze bağlantı modu. | ||
Kutup tasarımı | 8 sınıf depremine karşı | ||
Rüzgar hızı | 160km / s 30m / s | ||
Standart | ISO 9001 | ||
Kaynak | Biz geçmiş hata testi vardır. İç ve dış çift kaynak şekle kaynak güzel yapar Kaynak Standardı: AWS (Amerikan Kaynak Topluluğu) D 1.1 | ||
Kalınlık | 1mm'den 30mm'ye |
Mekanik Mülkiyet
Metal destekler, nominal kuvvet F'ye ve uygulanan V rüzgar basıncına dayanacak şekilde tasarlanmıştır.
tepeden 0.25m. Bu yükler altında çeliğin elastik sınırına göre güvenlik faktörü la
1.8'den fazla. Gönderi ayrıca (F + V) × 1m'ye eşit bir torka direnç gösterir. Testler, araya girilen yükü gösterir
Kırma, tasarım yükünün yaklaşık 2 katıdır.
galvanizleme
Standart: NFA91121
Galvanizleme ortalama kalınlığı: 86'dan az değil
Üretici toleransı
- Bileşen Uzunluğu: -25mm ila 75mm
- Düzlük: 2mm / m
- büküm derecesi: 3 metre uzunluk başına 1̊
- Ovalizasyon: Maksimum% 3
- Ortalama çap: +/-% 0,5
-Slip uzunluğu: +/- 150mm
Standart aksesuar
- Üst plaka
- Taban plakası
- Alt Şerit
- Standart Delik
- Tırmanma Rung
- Çapa cıvata
- Bitüm Koruması
- Boyalı İşaretleme
- Çıkarılabilir Merdiven
Sorgulama veya satın alma bilgileri
- Çelik direk yüksekliği ve kuvvet
- Çapraz kol tipi ve uzunluğu, çelik direkte takılacak pozisyon
- Çapraz kolu sabitleme yöntemi (çeliğe kaynak yapmak için bir veya iki şablonu bağlamak veya kullanmak için Cıvata kullanın)
çapraz kol kurmak için kutup
- Çelik direk emniyet faktörü
- Rüzgar hızı
- Tırmanma basamağı türü
- Hedef bağlantı noktası
- Diğerleri
