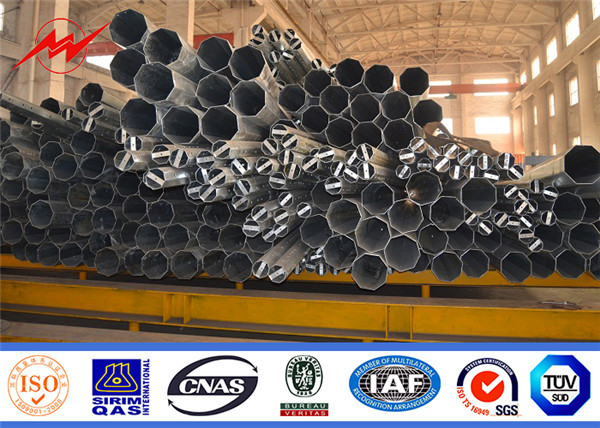

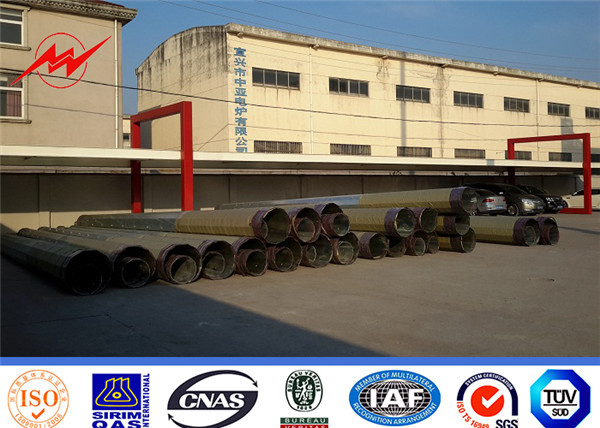

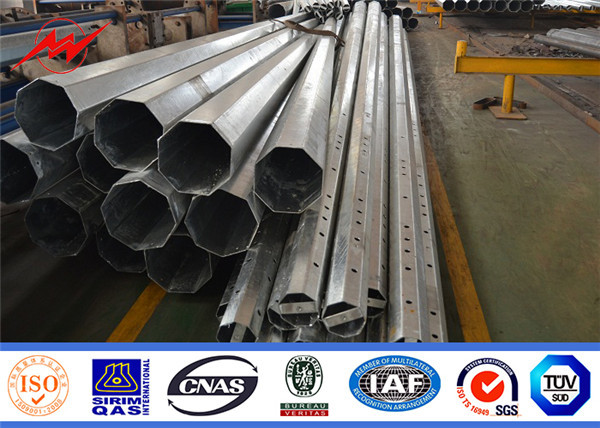

Çapraz Kollu Galvanizli ASTM A 123 Dış Mekan Elektrikli Çelik İletim Hattı Direkleri
Çelik
Malzeme NF EN 10025'e uygundur
Standart ve NF EN 10149 Standardında aşağıdaki özelliklere sahiptir.
-Akma Dayanımı=355N/mm2
-Sıfırın altında 20 derecenin altında tokluk aynı kalır.
-Galvanizleme NFA35503 Standart Sınıf 1'e uygundur.
Şartname:
İçin uygun | Elektrik dağıtımı |
Şekil | Conoid, Çok piramidal, Koloniform, poligonal veya konik |
Malzeme | Genellikle Q345B/A572, minimum akma dayanımı>=345n/mm2 Q235B/A36,minimum akma dayanımı>=235n/mm2 Q460, ASTM573 GR65, GR50, SS400'den Sıcak haddelenmiş rulonun yanı sıra, SS490, ST52-'ye |
Boyutun Torlansı | +- %2 |
Güç | 10 KV ~ 550 KV |
Güvenlik faktörü | Şarap yapmak için güvenlik faktörü : 8 Şarap topraklaması için güvenlik faktörü : 8 |
Kg Olarak Tasarım Yükü | Direkten 50cm'ye 300~1000 Kg uygulanır |
işaretler | Nane paleti, müşteri ihtiyacına göre nehir veya tutkal, kazıma, kabartma yoluyla |
Yüzey işleme | ASTM A 123'e göre sıcak daldırma galvanizli, renk polyester gücü veya müşteri tarafından gerekli herhangi bir başka standart |
Kutupların Ortak | Ekleme modu, iç flanş modu, yüz yüze bağlantı modu |
Kutup tasarımı | 8 dereceli depreme karşı |
Rüzgar hızı | 160 Km/Saat .30 m/s |
Minimum akma mukavemeti | 355 mpa |
Minimum nihai çekme mukavemeti | 490 mpa |
Maksimum nihai çekme mukavemeti | 620 mpa |
Standart | ISO 9001 |
bölüm başına uzunluğu | 14m içinde, bir kez kayma eklemi olmadan şekillendirme |
Kaynak | Geçmiş hata testlerimiz mevcuttur. İç ve dış çift kaynak yapar kaynak şekli güzel Kaynak Standardı :AWS ( American Welding Society ) D 1.1 |
Kalınlık | 1 mm ila 30 mm |
Üretim süreci | Yeni malzeme testi → Kesmej →Kalıplama veya bükme → Kaynak (boyuna) → Boyut doğrulama → Flanş kaynağı →Delik delme →Kalibrasyon → Çapak alma →Galvanizleme veya toz boya,boyama →Yeniden kalibrasyon →İplik →Paketler |

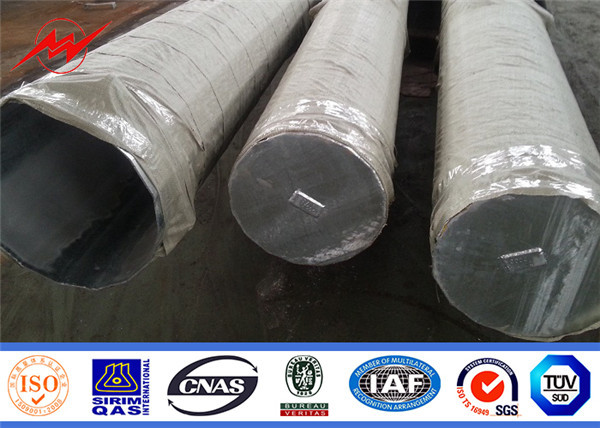

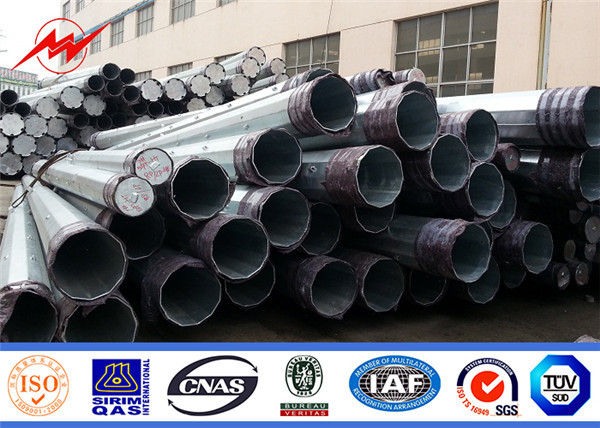

paketler | Direklerimiz üstte ve altta mat veya saman balyası ile normal örtülü olarak, yine de, her 40HC veya OT, gerekli olan müşteri tarafından takip edilebilir Aslında istemcide hesaplama tabanının kaç adet olacağını yükleme özellikler ve veriler |
Üretim süreci
Hammadde testi → Kesme → bükme → Kaynak (uzunlamasına) → Boyut doğrulama → Flanş kaynağı → Delik delme → numune montajı → yüzey temizleme → Galvaniz veya toz kaplama, boyama → Yeniden kalibrasyon → Paketler
Kurulum
-Montaj sırasında direk üzerindeki tüm ekipmanları çıkarın.
-Her bölümün epole şaftının etrafına bir askı sarın.
-Üst kısımdaki askıyı bir kasnak bloğuna sabitleyin.
-Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
-Üst kısımdaki askıyı sıkarak çelik direği dikey hale getirin.
-Çelik direği sabitleyin.
-Askıyı çıkarın.
Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şangay, Limanın yakınında yer almaktadır.
Şirketimiz, iletim elektrik direği, sokak aydınlatma direği, yüksek direk direği vb. dahil olmak üzere çelik direklerin üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, İspanya, Filipinler, Malezya, Afrika ve benzeri dahil olmak üzere 70'den fazla ülke ve bölgeye teslim edildi.
Dubai Tower'ın sokak aydınlatma direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Sochi Kış Olimpiyat Oyunu için yüksek direk direği vb.
