güç iletim hattı elektrik direği güç dağıtım direği
Özellikler:
Yükseklik |
9 metreden 100 metreye |
İçin uygun |
Elektrik Enerjisi İletimi ve Dağıtımı |
şekil |
Çokgen veya Konik |
Malzeme |
Normalde Q345B / A572, Minimum Akma Dayanımı ≥ 345 N / mm² Q235B / A36, Minimum Akma Dayanımı ≥ 235 N / mm² ASTM A572 GR65, GR50, SS400'den sıcak haddelenmiş rulo |
Güç kapasitesi |
10kV - 220kV |
Boyut toleransı |
Müşterinin ihtiyacına göre. |
Yüzey işleme |
Sıcak daldırma galvanizli ASTM A 123 veya başka bir standart müşteri tarafından gerekli. |
Kutuplar Ortak |
Kayma derzi, flanş bağlantılı |
Standart |
ISO 9001: 2008 |
Bölüm başına uzunluk |
Bir kez şekillendirme 14 metre içinde |
Kaynak Standardı |
AWS (Amerikan Kaynak Topluluğu) D 1.1 |
Kalınlık |
1 mm ila 36 mm |
Üretim süreci |
Hammadde testi → Kesme → bükme → Kaynak (boyuna) → Boyut doğrulaması → Flanş kaynağı → Delik delme → örnek montaj → yüzey temiz → Galvaniz veya toz boya, boyama → Yeniden kalibrasyon → Paketler |
Paketler |
Plastik kağıt ile ambalaj veya müşterinin isteğine göre. |
Çelik
Malzemenin tanımı: Malzeme NF EN 10025'e uygundur
Standart ve NF EN 10149 Standart, aşağıdaki özelliğe sahiptir.
Akma Dayanımı = 355N / mm2
-Yükseklik sıfırın altında 20 derecenin altında kalır.
-Galvanizasyon, NFA35503 Standart Sınıf 1'e uygundur.
galvanizleme
Standart: NFA91121
Galvanizlemenin ortalama kalınlığı: 86μm'den az değil.
Kurulum
-Montaj sırasında kutuptaki tüm ekipmanı çıkarın.
-Her bölümün çift şaftının etrafına bir askı atın.
- Üst kısımdaki askıyı bir kasnak bloğuna sabitleyin.
- Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
- Üst bölümün askısını sıkarak çelik direği dikey yapın.
- Çelik kutbu düzeltin.
- Askıyı çıkarın.

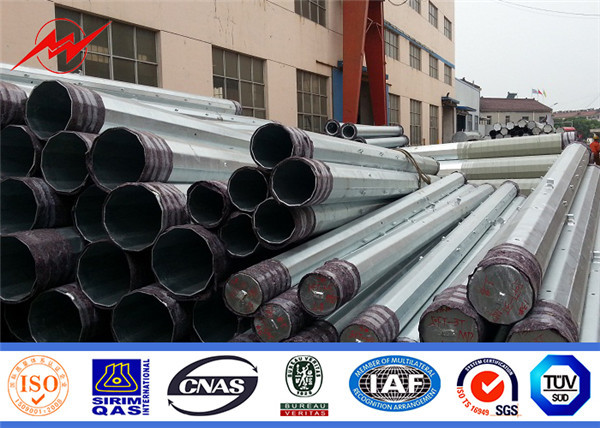

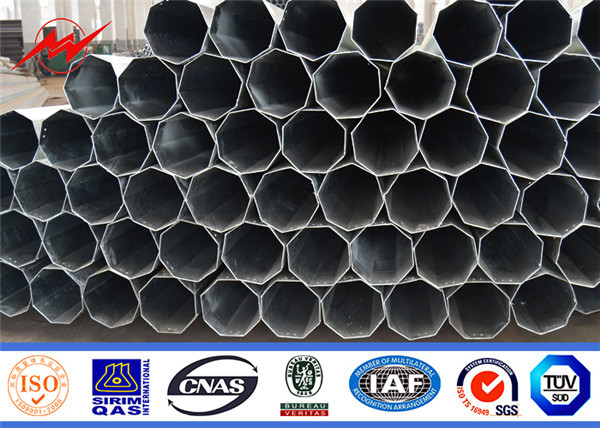

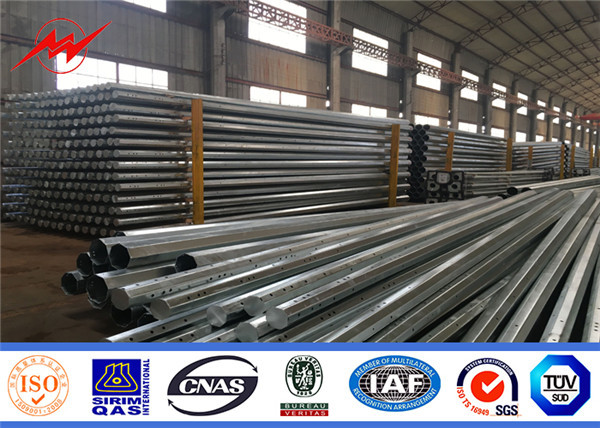

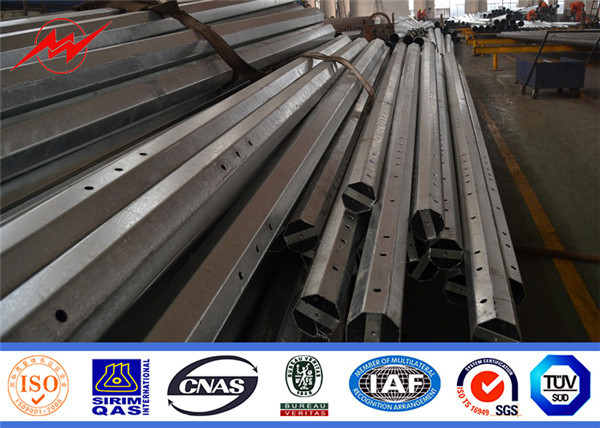

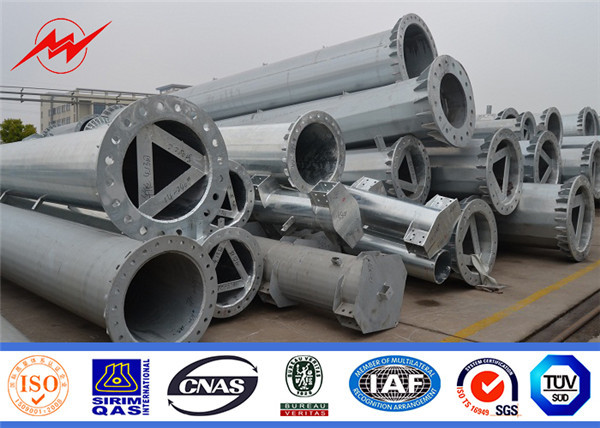

Daha fazla fotoğraf
