Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | Güç hatları bitüm ile galvanizli çelik boru elektrik direği | Güç: | 69KV |
|---|---|---|---|
| Malzeme: | GR50 | Yüzey işleme: | Sıcak Daldırma Galvaniz |
| Kaynak Standardı: | AWS D 1.1 | Rüzgar hızı: | 30 m/s |
| Vurgulamak: | Bitumen Güç İletim direği,69KV elektrikli aktarım çelik direği,GR50 Elektrikli iletken direği |
||

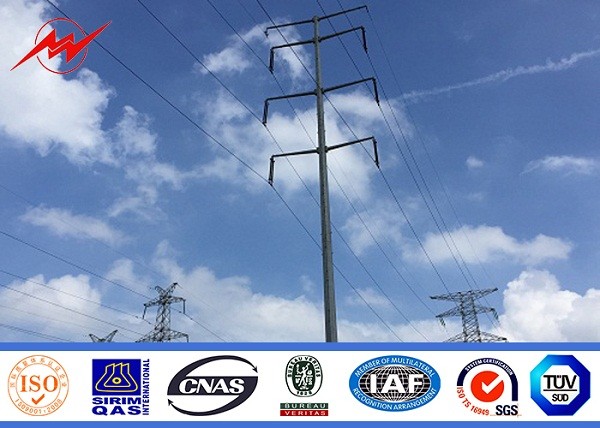

Güç iletim direkleri Bitüm Elektrik güç direkleri İletişim çelik direkleri
Özellikler:
|
Türleri Uzunluk |
45ft | 50ft. | 55ft | 60ft | 65ft | 70ft |
| 13.75m. | 15.25m. | 16.80m. | 18.30m. | 19.85m. | 21.35m. | |
| B (0°-2°) | ||||||
| Üst çapı (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Kıç çapı (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Üst çapı (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Kıç çapı (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Üst çapı (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Kıç çapı (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Üst çapı (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Kıç çapı (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Kalınlık (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Üst çapı (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Kıç çapı (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| Üst çapı (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Kıç çapı (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Üst çapı (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Kıç çapı (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Üst çapı (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Kıç çapı (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Kurulum
- Montaj sırasında direk üzerindeki tüm ekipmanları çıkarın.
- Her bölümün epolik şaftının etrafında bir sargı çevirin.
- Üst bölümdeki atı bir katran bloğuna sabitle.
- Alt kısımdaki sargı sıkıca sabitlenmiş ve yerçekimi merkezine sabitlenmiştir.
- Çelik direği dikey yaparak üst bölümün salkımını sık.
- Çelik direği tamir et.
- Çıkar şeritini.
Ambalaj ve Nakliye

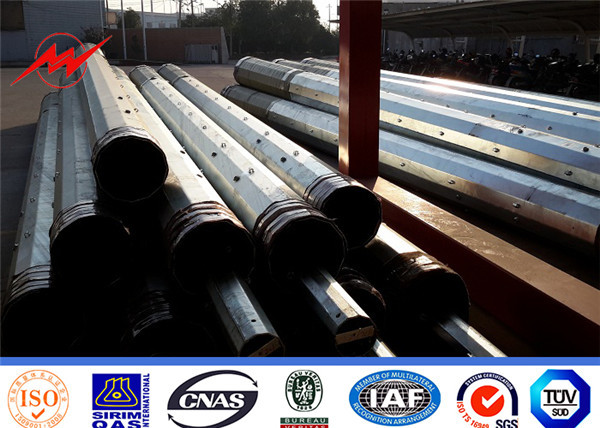

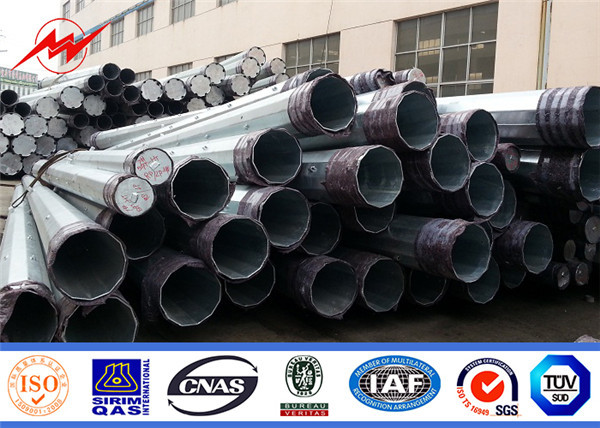

Normalde direğimizin üst ve alt kısmını çöp ya da samanla kaplarız ve direğin arasındaki ahşap, direğin galvanizasyonunda hasarı önlemek için, yine de müşteriye göre gerekli olabilir.40HC veya OT'nin yükleme kapasitesi, müşteriye ait gerçek özellik ve verilere dayanarak hesaplanır..
Sıkça sorulan sorular:
1.Fiyat Dönemi: EXW, FOB, CFR veya CIF.
Fiyatta direği, taban levhası, çapraz kol ve demir parçası da dahil.
Nakliye limanı: Şanghay Limanı. FOB, CFR veya CIF fiyatı için, lütfen hangi modeli istediğinizi belirtin.Ve bize sipariş miktarınızı söyleyin böylece yerel nakliye ücretlerini ve deniz nakliyatını hesaplayabiliriz.
2. MOQ: Özel için 1 set
3.Ödeme: Tipik olarak T/T tarafından %30 teminat olarak, T/T veya L/C tarafından gönderilmeden önce görüş.
4.Teslim süresi: mallar, teminat aldıktan sonra 10 iş günü içinde sevkiyat için hazır olabilir.
5Garanti: 30 yıl.
6.Yüzey işlemi:sıcak daldırma galvanizasyonu
Test:
Yüklemeden önce, müşteri gereksinimlerine göre gerim testi yapabiliriz.
