Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | 69KV Q345 NEA Standart Galvanizli Elektrik Çelik Güç Direkleri | güç: | 69kV |
---|---|---|---|
Malzeme: | GR50 | Yüzey işleme: | sıcak daldırma galvanizleme |
Kaynak standardı: | AWS D 1.1 | Rüzgar hızı: | 30 m / s |
Vurgulamak: | 69KV galvanizli çelik elektrik direği,Q345 galvanizli çelik elektrik direği,NEA galvanizli çelik elektrik direği |

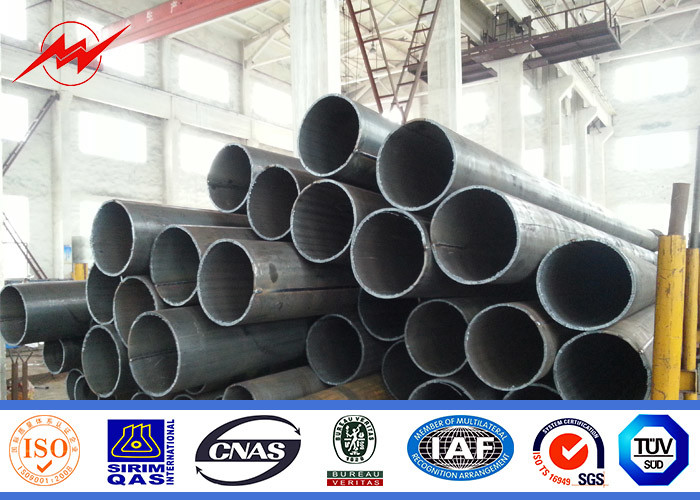

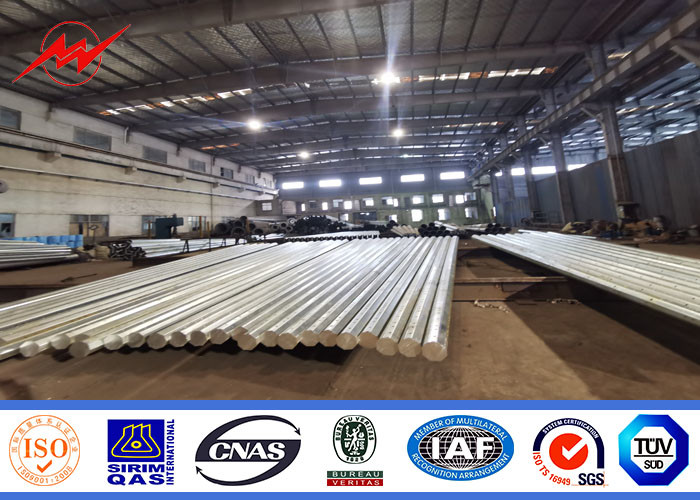

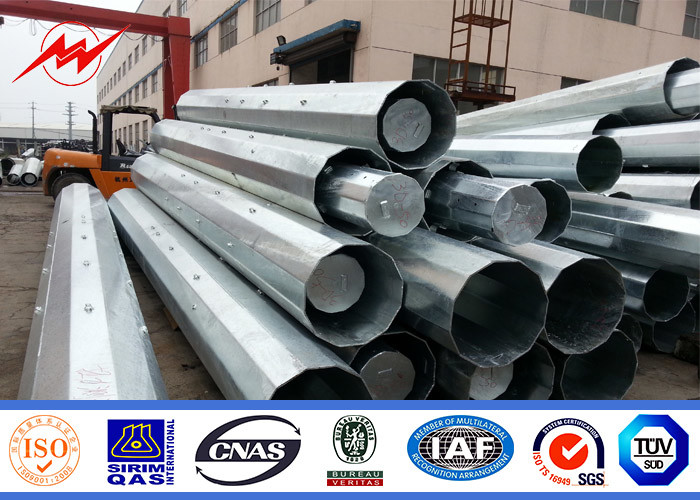

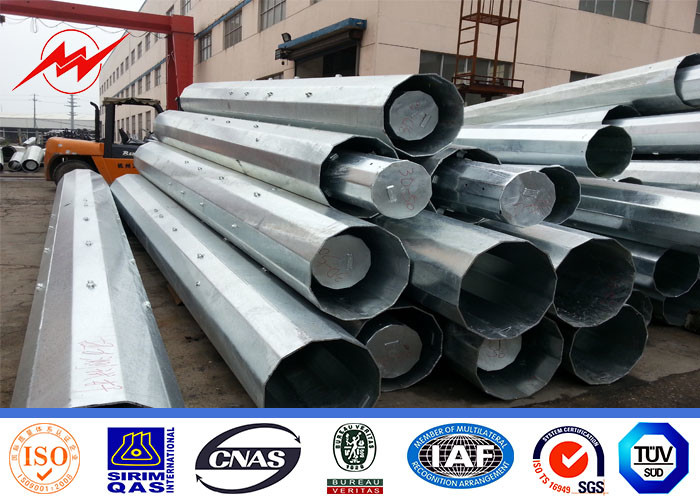

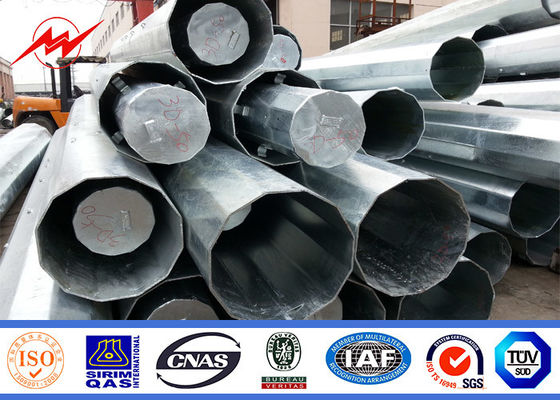

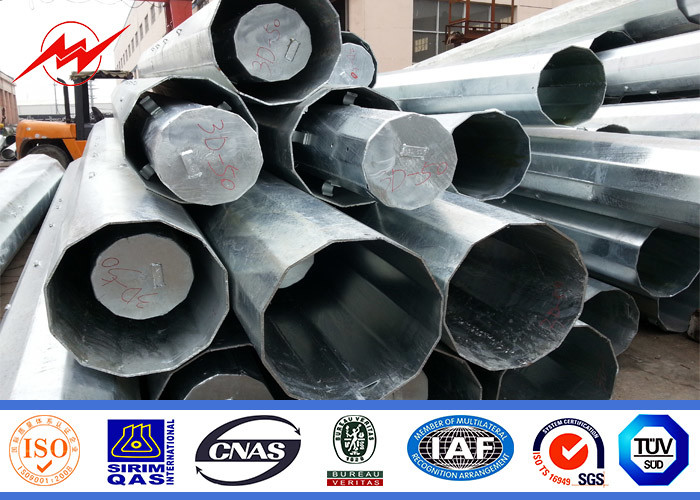

69KV Q345 NEA Standart Galvanizli Elektrik Çelik Güç Direkleri
Özellikler:
Türler Uzunluk |
45ft | 50ft | 55 ft | 60 ft | 65ft | 70 ft |
13,75 milyon | 15,25 milyon | 16.80m | 18.30m | 19,85 milyon | 21,35 milyon | |
B (0 ° -2 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2 ° -15 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15 ° -30 °) | ||||||
Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Popo çapı (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30 ° -90 °) | ||||||
Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Popo çapı (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
Kalınlık (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0 ° -2 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2 ° -15 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15 ° -30 °) | ||||||
Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Popo çapı (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3D (30 ° -90 °) | ||||||
Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Popo çapı (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Kurulum
-Montaj sırasında direk üzerindeki tüm ekipmanları çıkarınız.
-Her bölümün epole şaftının etrafına bir askı daire içine alın.
-Üst bölümdeki askıyı bir kasnak bloğuna sabitleyin.
-Alt bölümdeki karkas sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
-Üst parçanın askısını sıkarak çelik direği dik yapınız.
-Çelik direği sabitleyin.
- Askıyı çıkarın.

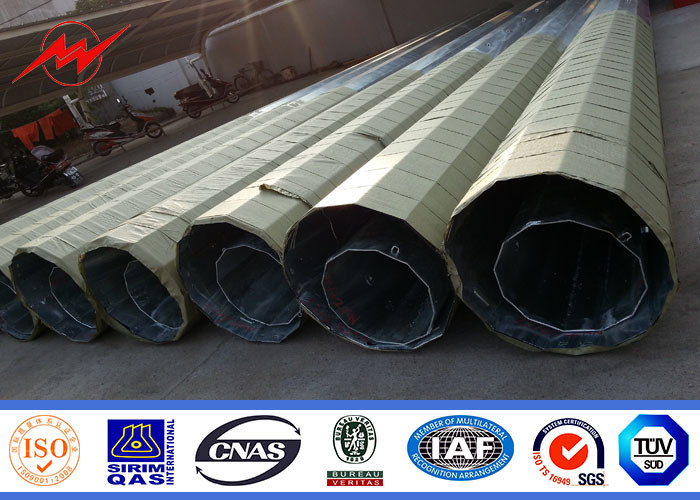

Ambalaj ve Nakliye
Direklerimiz normal kapak olarak üstte ve altta Mat veya saman balyası ve direklerin galvanizlenmesindeki hasarı önlemek için direkler arasında ahşap, yine de müşteri tarafından talep edilebilir, 40HC veya OT'nin yükleme kapasitesi hesaplanabilir müşteri esasen spesifikasyon ve verilere dayanır.
SSS:
1. Fiyat Dönem: EXW, FOB, CFR veya CIF.
Fiyata direk mili, taban plakası, çapraz kol ve ankraj parçası dahildir.
Nakliye limanı: Shanghai Seaport.FOB, CFR veya CIF fiyatı için, lütfen tam olarak hangi modele ihtiyacınız olduğunu belirtin ve yerel nakliye ücretlerini ve deniz taşımacılığını hesaplayabilmemiz için bize sipariş miktarınızı bildirin.
2. MOQ: Özelleştirilmiş için 1 set
3. Ödeme: Tipik olarak depozito olarak T / T ile% 30, sevkiyattan önce bakışta T / T veya L / C ile denge.Diğer ödeme yolu müzakere edilebilir.
4. Teslimat süresi : Mallar, depozitoyu aldıktan sonra 10 iş günü içinde sevkiyata hazır olabilir.
5. Garanti: 30 yıl
6.Yüzey işleme : sıcak daldırma galvaniz
Ölçek:
Yüklemeden önce müşterinin ihtiyacına göre çekme testi yapabiliriz.
