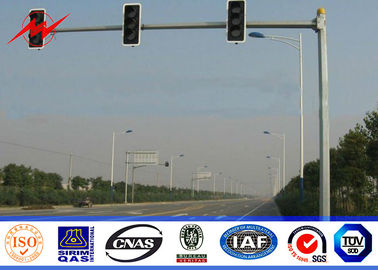

Otoban trafik ışığı için 1500mm çift dirsekli 3m yükseklik galvanizli Q235 malzeme Trafik Işığı Direği
Trafik Işık Direği için Hızlı Ayrıntılar
|
Seçenek
|
3m'den 45m'ye kadar yükseklik
Flanşlı veya dikili tip
Tek veya çift kol tipi ile 0.125m'den 3.0m'ye kadar değişken kol uzunluğu
35 mm'den 60 mm'ye kadar değişken tıkaç boyutu.
|
|
Üretim süreci
|
Hammadde testi → Kesme → bükme → Kaynak (boyuna) → Boyut doğrulama → Flanş kaynağı → Delik delme → Kalibrasyon → Çapak alma → Galvanizleme veya toz kaplama, boyama → Yeniden kalibrasyon → Diş → Paketler
|
Çizime Genel Bakış
MALZEME
Direk bileşenlerini imal etmek için kullanılan malzeme, uluslararası standartlara ve proje özelliklerine uygun olacaktır.
Ana Malzeme Q235,Q345,Gr65 veya müşteri şartnamesinde belirtildiği gibidir.
BİTİRİCİLİK
Mil, Taban plakası, Kol Braketi ve diğer aksesuarlar BS EN 1461 ve son revizyonlarına göre sıcak daldırma galvanizlidir, minimum ortalama kaplama kalınlığı BS EN 1461'e göre veya müşteri isteğine göre, ancak ortalama 70 mikrondan fazla olmamalıdır. .
Galvanizleme işleminden sonra kaynak, kesme ve delme işlemi yapılmamaktadır.
Somunlar ve rondelalar dahil ankraj cıvataları, özel gereksinime göre ASTM A 123'e göre kaba siyah veya sıcak daldırma galvanizlidir.
ŞEKİL
1. Yükseklik: Sokak aydınlatması Dış mekan sokak aydınlatma gereksinimlerinin neredeyse tamamını karşılayan 4m'den 20m'ye kadar yükseklikteki direkler, genellikle sekizgen veya konik şekilli, tasarım yapısal analizine, uluslararası standartlara uygun boyutlara sahip konik çelik şaftlardan yapılır. gereksinimleri ve müşteri gereksinimlerine göre.
2. Direk Bölümleri: Tek şaft segmentinden sadece 12 metre yüksekliğe kadar olan direkler yapılır.20m yüksekliğe kadar olan direkler, minimum bindirme uzunluğu üst segment alt çapının 1,5 katı olacak şekilde iki segmentten yapılır.
3. Şaftlar: Şaftlar çelik sacdan istenilen şekle katlanır ve otomatik ark kaynak makinesi ile boylamasına kaynatılır.
4. Taban Plakası: Taban plakası, ankraj cıvatalarına uygun oluklu deliklere sahip kare şeklindedir.Taban plakası, uluslararası standartlara göre çift köşe kaynağı ile şaftın altına kaynaklanır.
5. Braketler: Aydınlatma armatürlerini taşıyacak braketler, müşteri isteklerine ve aydınlatma armatürlerinin özelliklerine uygun şekil ve boyutlardadır.Şaft üstü, çizimlerimizde gösterildiği gibi mile kaynaklı somunlarla donatılmıştır.
6. Ankraj Cıvatası: Taban plakasını beton temele sabitlemek için ankraj cıvataları, yapısal analize göre gerekli somun ve pullarla birlikte verilir.
7: Servis Kapısı: Kapı açılma ölçüsü ve yeri müşteri isteğine göre olup, kasa ölçülerine uygundur.Mil gücünü korumak için kapı açıklığı güçlendirilmiştir.
8. Lamba: LED ışığı mevcuttur veya müşteri ihtiyacına göre belirtilir.
Trafik Işık Direği Tasarımı

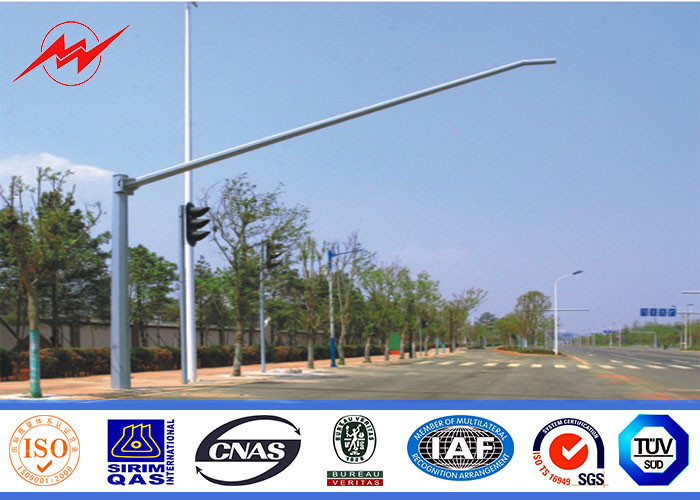

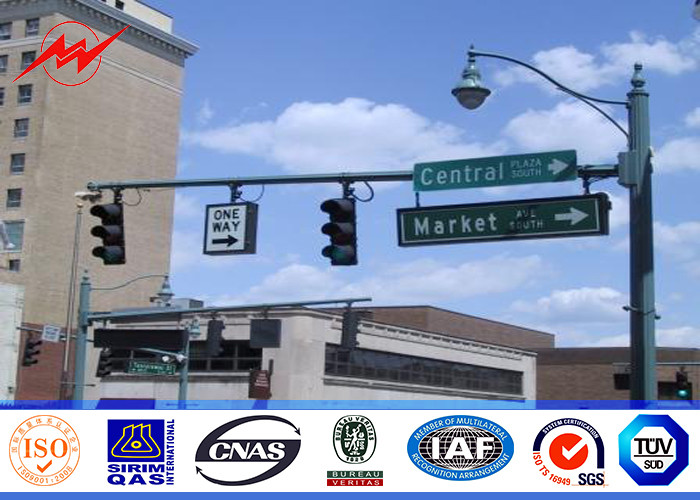

Daha fazla resim:
Şirket:
Jiangsu Samanyolu, sokak aydınlatma direklerinde kullanılan çok çeşitli Sekizgen Direkler sunma konusunda uzmanlaşmıştır.Bu direkler, çelik Q235 gibi yüksek kaliteli hammaddeler ve uluslararası kalite standartlarına göre en son teknoloji kullanılarak imal edilmektedir.Ayrıca, bunlar müşterilerin çeşitli gereksinimlerine uyacak şekilde özelleştirilmiş seçeneklerde mevcuttur.
