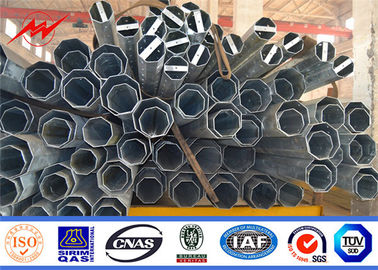

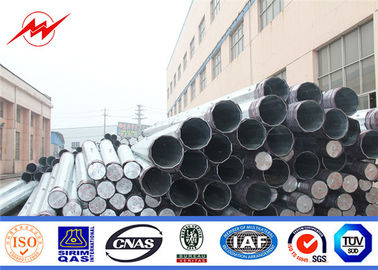

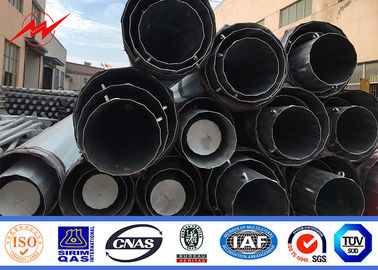

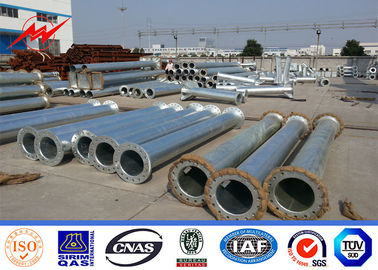

33kv-400kv galvanizli sekizgen çelik elektrik iletim hattı direkleri elektrik direkleri
Özellikler:
Yükseklik | 9 metreden 100 metreye |
İçin uygun | Elektrik Enerjisi İletimi ve Dağıtımı |
Şekil | Poligonal veya Konik |
Malzeme |
Normalde Q345B/A572, Minimum Akma Mukavemeti ≥ 345 N/mm² Q235B/A36, Minimum Akma Mukavemeti ≥ 235 N/mm² ASTM A572 GR65, GR50, SS400'den sıcak haddelenmiş rulonun yanı sıra |
Güç kapasitesi | 10kV - 220kV |
Boyut toleransı | Müşterinin ihtiyacına göre. |
Yüzey işleme | ASTM A 123'e göre sıcak daldırma galvanizli veya müşterinin istediği herhangi bir standart. |
Kutupların Ortak | Kaymalı mafsal, flanş bağlantılı |
Standart | ISO 9001:2008 |
bölüm başına uzunluğu | 14 metre içinde bir kez oluşur |
Kaynak Standardı | AWS (Amerikan Kaynak Derneği) D 1.1 |
Kalınlık | 1 mm ila 36 mm |
Üretim süreci | Hammadde testi → Kesme → bükme → Kaynak (uzunlamasına) → Boyut doğrulama → Flanş kaynağı → Delik delme → numune montajı → yüzey temizleme → Galvaniz veya toz kaplama, boyama → Yeniden kalibrasyon → Paketler |
paketler | Plastik kağıt veya müşterinin isteğine göre ambalaj. |
Yukarıdaki tasarım, sekizgen kesitli ASTMA 572 Gr 65 malzemeye dayanmaktadır, güvenlik faktörü 1.8'dir. Yük, yükseklik, malzeme ve kesit şekli ile ilgili başka gereksinimleriniz varsa, lütfen bizimle iletişime geçin.
Açıklama:
Standart Aksesuar
-Üst plaka
-Taban plakası
-Alt şerit
-Standart delik
-Tırmanma basamağı
-Çapa cıvata
-bitüm koruması
-Boyalı işaretleme
-Çıkarılabilir merdiven
Bunlar elektrik direğinin standart aksesuarlarıdır.
Üretim Toleransı
-Bileşen Uzunluğu:-25 mm ila 75 mm
-Düzlük: 2mm/m
-Büküm derecesi: 3 metre uzunluk başına 1°
-Ovalizasyon:Maksimum %3
-Ortalama çap:+/-0.5%
-Kayma uzunluğu:+/-150mm
Kurulum
-Montaj sırasında direk üzerindeki tüm ekipmanları çıkarın.
-Her bölümün epole şaftının etrafına bir askı sarın.
-Üst kısımdaki askıyı bir kasnak bloğuna sabitleyin.
-Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
-Üst kısımdaki askıyı sıkarak çelik direği dikey hale getirin.
-Çelik direği sabitleyin.
-Askıyı çıkarın.
Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şangay, Limanın yakınında yer almaktadır.
Şirketimiz, iletim elektrik direği, sokak aydınlatma direği, yüksek direk direği vb. dahil olmak üzere çelik direklerin üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, İspanya, Filipinler, Malezya, Afrika ve benzeri dahil olmak üzere 70'den fazla ülke ve bölgeye teslim edildi.
Dubai Tower'ın sokak aydınlatma direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Sochi Kış Olimpiyat Oyunu için yüksek direk direği vb.
