Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| tip: | düz kutup, çekme direği, dönüş direği | tedavi: | galvanizleme |
|---|---|---|---|
| Rüzgar hızı: | 44m / sn | Dimenstion torlance: | + -% 2 |
| Emniyet faktörü: | 1.8 | ||
| Vurgulamak: | 32m çelik boru elektrik direği,galvanizli çelik boru elektrik direği,şanzıman çelik boru elektrik direği |
||

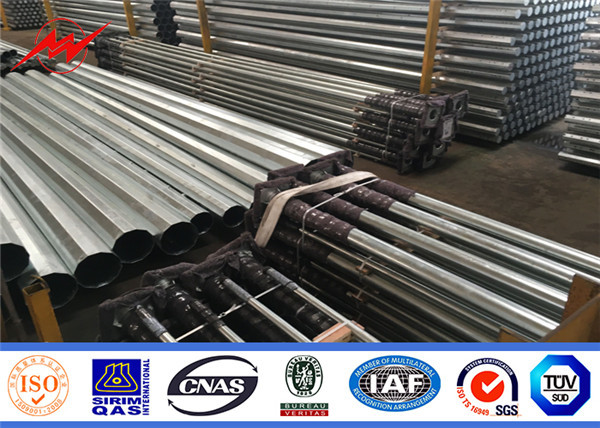

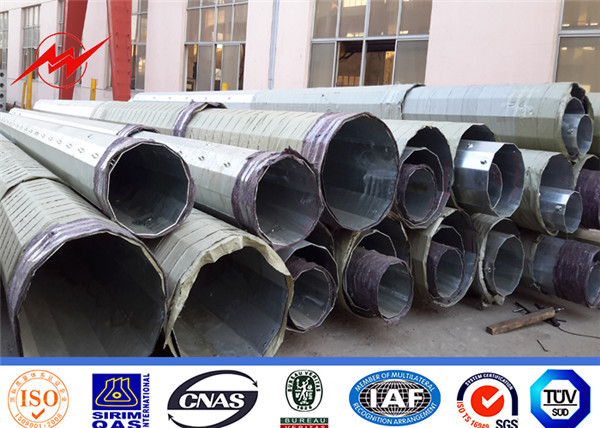

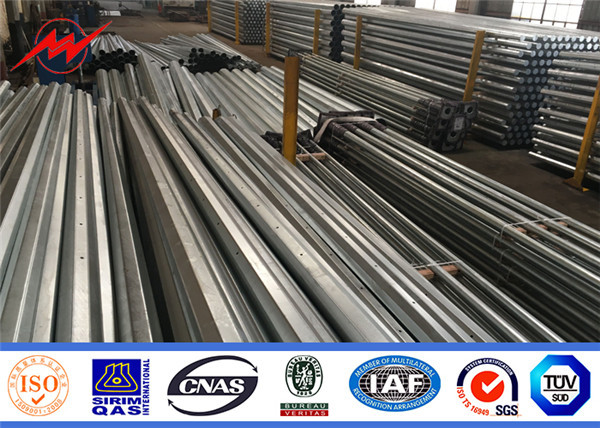

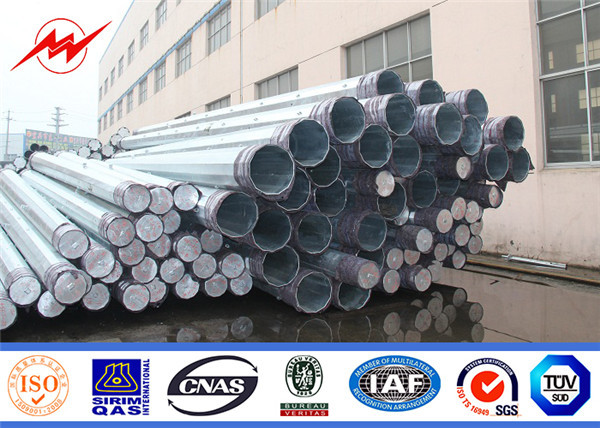

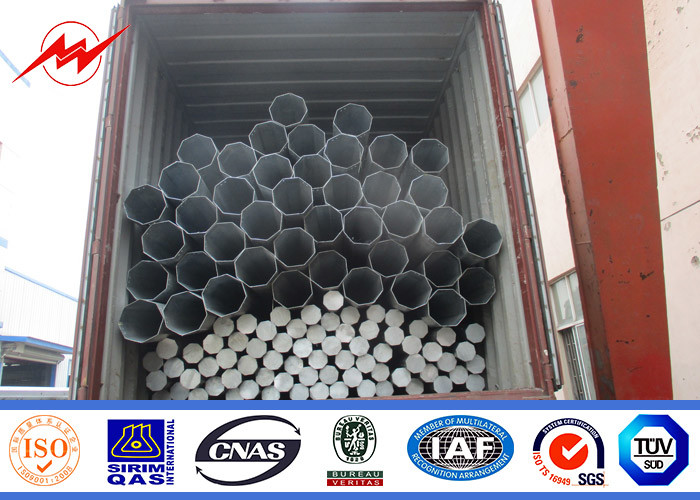

32m Galvanizli elektrik iletim çelik direk/Çelik Boru Direk/çelik kule
Özellikler
|
Malzeme: |
Sıcak haddelenmiş çelik, Q235, Q345, S235 veya özelleştirilmiş |
|
direğin yüksekliği |
3m –15m |
|
uzunluk |
16m içinde, bir kez kayma eklemi olmadan şekillendirme |
|
duvar kalınlığı |
2.5mm-20mm veya isteğe bağlı |
|
Kutup Şekli: |
Yuvarlak, Çokgen, Sekizgen, Konial |
|
kol tipi: |
Tek kol, Çift kol veya müşterinin isteğine göre |
|
Uygulama: |
yol, cadde, sokak, otoban, park, kare |
|
Sıcaklık aralığı |
-35 °C~+45 °C |
|
Maksimum rüzgar hızı |
160Km/h karşı rüzgar basıncı |
|
Taban plakasına monte |
Taban plakası, ankraj cıvatası için oluklu delikler ve müşterinin ihtiyacına göre boyut ile kare, sekizgen veya yuvarlak şekildedir. |
|
Yere monte |
Müşterinin ihtiyacına göre yeraltına gömülü uzunluk. |
| Elektrik Direği Şartname-Kongo | ||||||
| Yükseklik | Yük (KN) | Üst Çap (mm) | Alt Çap (mm) | Duvar Kalınlığı (mm) | Kutup Şekli | Yük Yüksekliği (mm) |
| 8 milyon | 2.5 | 100 | 210 | 2.75 | 8 | 6.2 |
| 8 milyon | 5 | 120 | 290 | 2.75 | 8 | 6.2 |
| 8 milyon | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
| 8 milyon | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
| 8 milyon | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
| 10 milyon | 11 | 145 | 334 | 3 | 12 | 8 |
| 11 milyon | 6 | 120 | 246 | 3 | 12 | 8.9 |
| 11.8M | 5 | 150 | 355 | 3 | 8 | 9.4 |
| 11.8M | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
| 11.8M | 8 | 190 | 440 | 3 | 8 | 9.4 |
| 11.8M | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
| 11.8M | 12.5 | 220 | 500 | 3.5 | 8 | 9.4 |
| 11.8M | 16 | 230 | 560 | 3.5 | 8 | 9.4 |
| 11.8M | 20 | 240 | 585 | 4 | 8 | 9.4 |
| 11.8M | 25 | 260 | 655 | 4 | 8 | 9.4 |
| 11.8M | 32 | 260 | 660 | 5 | 8 | 9.4 |
Giriş
Elektrik Güç Kulesi, açılı çelik kule, konik çelik boru, trafo merkezi çerçevesi, enerji santrali çerçevesi vb.
Elektrik güç kulesi, lonca tellerinin ve yerdeki binaların adaçayı mesafesini koruyan, elektrik tellerini destekleyen çelik yapı çerçevesidir.Güç kulesi görünüşe göre cam tipi kule, kedi başlı kule, Shang tipi kule, Gan tipi kule ve doliform kuleye ayrılabilir.Uygulama bazında güç kulesi, gerilim tipi kule, lineer tip kule, açı tipi kule, aktarma tipi kule, terminal tipi güç kulesi ve geçiş tipi güç kulesi olarak ayrılabilir.Tüm kulenin tasarım özelliği, tek eşkenar açılı çelikten oluşan, Q235 (A3F) ve Q345 (16Mn) malzemeden yapılmış ve kutup parçalarını bağlamak için siyah kesme kuvveti cıvatası kullanan uzay kafes yapısıdır.Kule esas olarak açı çeliğinden, bağlantı çelik levha ve cıvatadan oluşur, bazıları sütun ayağı olarak çelik levha kaynağının bileşen parçasıdır.Sıcak çinkolaşmayı korozyon önleyici, nakliye, inşaat ve montaj yapan basit kule parçası çok kolaydır.Genellikle, çalışanların yükselmesi için yüksekliği 60 metreden az olan kulenin ana direğine pranga kullanın.
Çelik boru kule esas olarak yüksek gerilim iletim hatları arasında kullanılır, üstte paratoner asma yeri, tellerin asılı olduğu çapraz kollu cıvata bağlantı kulesi gövdesi.Kulenin kesişen yüzeyi dikdörtgendir ve kule ile çapraz kolun kesişme yüzeyi makro ekseni 0 ila 90 derecelik açıdır.Pratik uygulamada, dikdörtgen kesişme yüzeyi makro ekseninin maksimum bükülme momentini taşıyarak kesişme yüzeyinin çevresini kısaltmak için hammaddeden tasarruf edilebilir.
Ana Özellikler
1. Fiyat Dönemi: EXW, FOB, CFR veya CIF.
Fiyata direk mili, taban plakası, çapraz kol ve ankraj parçası dahildir.
Nakliye limanı: Şanghay Limanı.FOB, CFR veya CIF fiyatı için lütfen tam olarak hangi modele ihtiyacınız olduğunu belirtin ve yerel nakliye ücretlerini ve deniz taşımacılığını hesaplayabilmemiz için sipariş miktarınızı bize bildirin.
2. Adedi: Özelleştirilmiş için 1 takım
3. Ödeme: Depozito olarak T/T ile tipik olarak %30, sevkiyat öncesi görüşte T/T veya L/C ile denge.Diğer ödeme yolu müzakere edilebilir.
4. Teslim süresi: mallar, mevduat aldıktan sonra 10 iş günü içinde sevkiyata hazır olabilir.
5 Garanti : 30 yıl
6. Yüzey işleme: sıcak daldırma galvanizleme
