220kv Galvanizli Güç İletim Direği Elektrikli Çelik Borulu Kule Direği
Özellikler:
Türler Uzunluk |
45ft | 50ft | 55 ft | 60 ft | 65 ft | 70 ft |
13,75 milyon | 15,25 milyon | 16.80m | 18.30m | 19,85 milyon | 21,35 milyon | |
B (0 ° -2 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2 ° -15 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15 ° -30 °) | ||||||
Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Popo çapı (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30 ° -90 °) | ||||||
Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Popo çapı (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
Kalınlık (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0 ° -2 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
HT (2 ° -15 °) | ||||||
Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
Popo çapı (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15 ° -30 °) | ||||||
Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
Popo çapı (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
3D (30 ° -90 °) | ||||||
Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
Popo çapı (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Malzemenin tanımı:
1. Direkler, sıcak galvanizli korozyon önleyici işlemle çok sıralı koni biçimli dikey çelik çubuk şeklinde kalıplanmış yüksek kaliteli metal fabrikaları tarafından yapılır.
2. Hafif plaka çerçevesi yüksek kaliteli paslanmaz çelikten yapılmıştır
3. Paslanmaz çelikten sabitlenmiş cıvatalar ve somunlar
Standart Aksesuar
-Üst plaka
-Taban plakası
-Alt şerit
-Standart delik
- Tırmanma basamağı
-Çapa cıvata
-Bitüm koruması
-Boyalı işaretleme
-Çıkarılabilir merdiven
Bunlar elektrik direğinin standart aksesuarlarıdır.

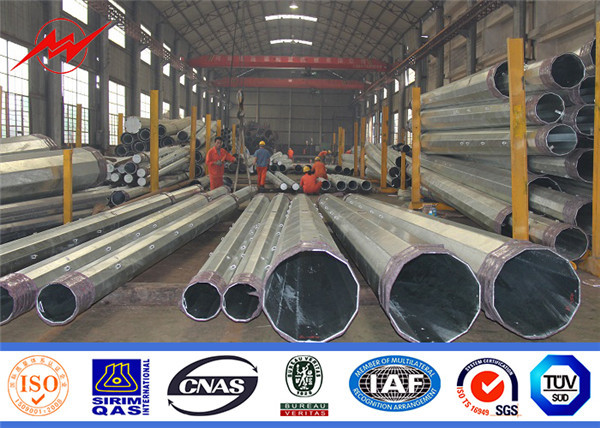

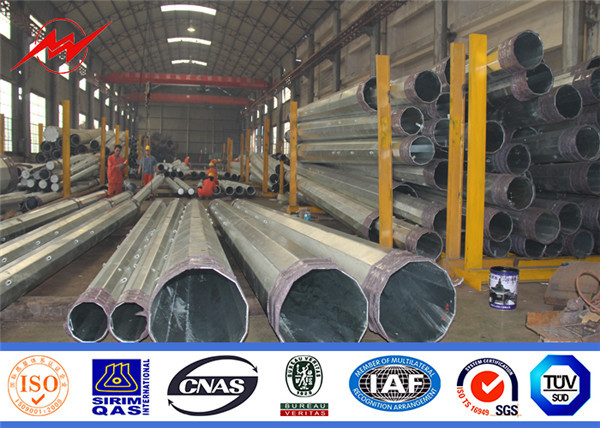

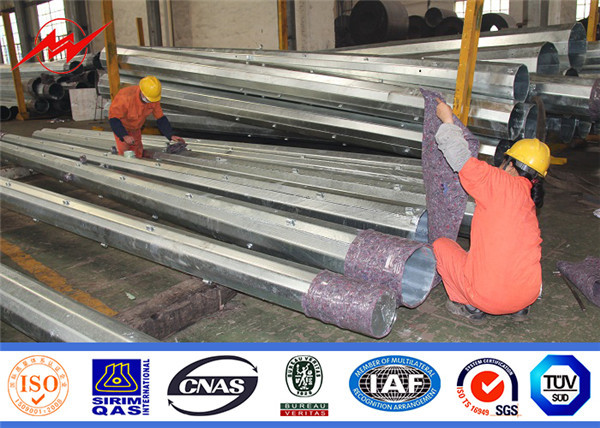

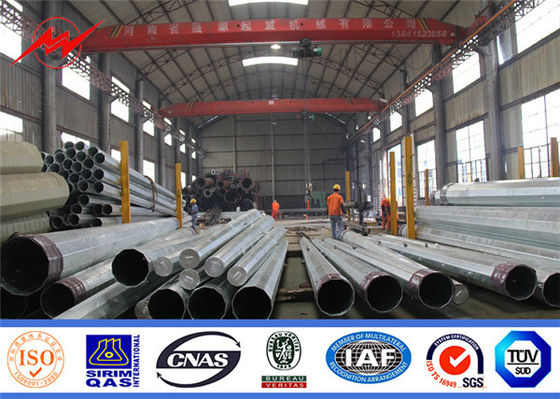

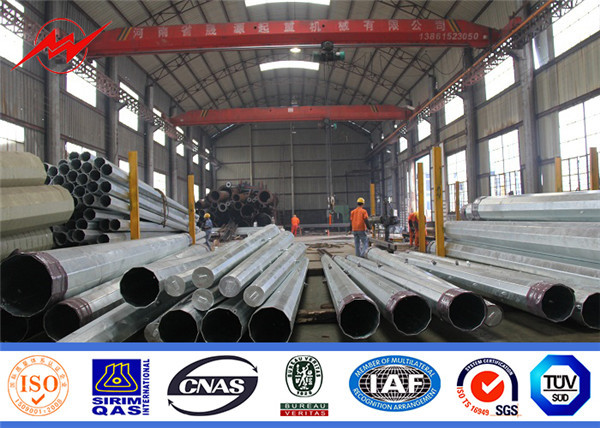

Üretim süreci
Fabrikamız, bükme kalibrasyon makinesi, hidrolik plaka makası makinesi, makas makinesi, dilme makinesi, 208T hidrolik düzleştirici vb. Dahil olmak üzere gelişmiş üretim hatlarına ve makinelere sahiptir. Tüm amaç kaliteli çelik direkler üretmektir.
Kesim plakası, bükme, şekillendirme, otomatik kaynak, delik delme gibi imalat işlemlerinden sonra, direkleri galvaniz, sıcak daldırma galvaniz ve toz boya öncesi kontrol ettiriyoruz ve son olarak teslimattan önce müşterinin ihtiyacına göre direkleri kontrol ettiriyoruz.
Muayene
Ürünlerimizin nitelikli olmasını sağlamak için aşağıdaki adımları atıyoruz:
1. Yönetim ekibi: Genel yönetimin, özellikle teknik yönetimin ve kalite yönetiminin sorumluluğunu üstlenmek için dış ihracatı istihdam ettik.
2. ISO yönetimini tanıtıyoruz, ISO 9001: 2008 sertifikasını aldık..
3. QC Muayene: Tüm bitmiş ürünün, her üretim adımında ve her sevkiyat öncesinde özel kalite kontrolümüz tarafından kontrol edilmesi şirket politikamızdır
