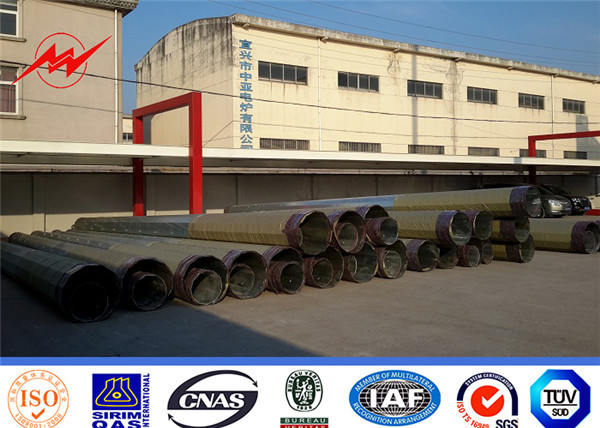

10m Sınıf 2 69 Kv İletim Enerji Hattı Direği

bir konteyner
MOQ
USD 130-180POLE
fiyat
10m Sınıf 2 69 Kv İletim Enerji Hattı Direği
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Malzeme: S355JR
Uygulama: Elektrik dağıtımı
Kalınlık: 2.5-10mm
şekil: ÇOKGEN
galvanizleme: ASTM A123, ortalama kaplama 85um'dan az değil
kaynak: AWS D1.1, penetrasyon% 100
Ömür: 50 yıl
Rüzgar hızı: 160 km / h
ULTIMATE ÇEKME MUKAVEMETİ: 490-620MPA
Vurgulamak:

10m güç hattı direği

,

69kv güç hattı direği

,

69kv iletim güç hattı direği

Temel bilgiler
Menşe yeri: Jiangsu, Çin
Marka adı: milky way
Sertifika: ISO9001:2015
Model numarası: 69kV
Ödeme & teslimat koşulları
Ambalaj bilgileri: <i>The normal package is container(Size: L*W*H).</i> <b>Normal paket konteynerdir (Boyut: L * W * H)
Teslim süresi: DAİMA 20 GÜN
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: 1000POLES / AĞIZ
Ürün Açıklaması

Malzemenin tanımı:
1. Direkler, sıcak galvanizli korozyon önleyici işlemle çok sıralı koni şeklindeki dikey çelik çubuğa kalıplanmış yüksek kaliteli metal fabrikalar tarafından yapılır.
2. Hafif plaka çerçevesi yüksek kaliteli paslanmaz çelikten yapılmıştır
3. Paslanmaz çelikten sabitlenmiş cıvata ve somunlar

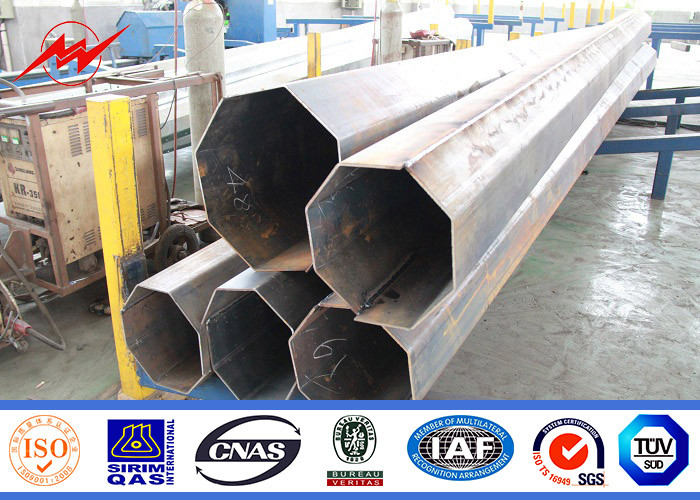

10m Sınıf 2 69 Kv İletim Enerji Hattı Direği 0



Şartname:



İçin uygun Elektrik dağıtımı
şekil Konoid, Çok piramidal, Koloniform, poligonal veya konik
Malzeme Genellikle Q345B/A572, minimum akma dayanımı>=345n/mm2
Q235B/A36,minimum akma dayanımı>=235n/mm2
Q460, ASTM573 GR65, GR50, SS400'den Sıcak haddelenmiş rulonun yanı sıra,
SS490, ST52-'ye
Boyutun Torlansı +- %2
Güç 10 KV ~ 550 KV
Güvenlik faktörü Şarap yapmak için güvenlik faktörü : 8
Şarabın topraklanması için güvenlik faktörü : 8
Kg Olarak Tasarım Yükü Direkten 50cm'ye 300~1000 Kg uygulanır
işaretler Nane paleti, müşteri ihtiyacına göre nehir veya tutkal, kazıma, kabartma yoluyla
Yüzey işleme ASTM A 123'e göre sıcak daldırma galvanizli,
renk polyester gücü veya müşteri tarafından gerekli diğer standartlar
Kutupların Ortak Ekleme modu, iç flanş modu, yüz yüze bağlantı modu
Kutup tasarımı 8 dereceli depreme karşı
Rüzgar hızı 160 Km/Saat .30 m/s
Minimum akma mukavemeti 355 mpa
Minimum nihai çekme mukavemeti 490 mpa
Maksimum nihai çekme mukavemeti 620 mpa
Standart ISO 9001
Bölüm başına uzunluk 14 m içinde bir kez kayma eklemi olmadan şekillendirme
Kaynak Geçmiş hata testlerimiz mevcuttur. İç ve dış çift kaynak yapar
kaynak şekli güzel
Kaynak Standardı :AWS ( American Welding Society ) D 1.1
Kalınlık 1 mm ila 30 mm
Üretim süreci Yeni malzeme testi → Kesmej →Kalıplama veya bükme →
Kaynak (boyuna) → Boyut doğrulama → Flanş kaynağı
→Delik delme →Kalibrasyon → Çapak Alma→Galvanizleme veya
toz boya,boyama →Yeniden kalibrasyon →İplik →Paketler
Paketler Direklerimiz üstte ve altta mat veya saman balyası ile normal örtülü olarak,
yine de, her 40HC veya OT, gerekli olan müşteri tarafından takip edebilir
Aslında istemcide hesaplamanın kaç adet olacağını yükleme
özellikler ve veriler





Açıklama:
Standart Aksesuar
-Üst plaka
-Taban plakası
-Alt şerit
-Standart delik
-Tırmanma basamağı
-Çapa cıvata
-bitüm koruması
-Boyalı işaretleme
-Çıkarılabilir merdiven
Bunlar elektrik direğinin standart aksesuarlarıdır.

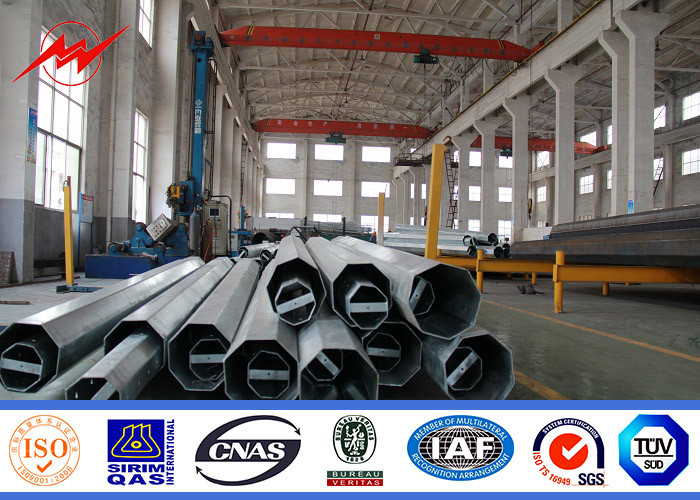

10m Sınıf 2 69 Kv İletim Enerji Hattı Direği 1





Kurulum
-Montaj sırasında direk üzerindeki tüm ekipmanları çıkarın.
-Her bölümün epole şaftının etrafına bir askı sarın.
-Üst kısımdaki askıyı bir kasnak bloğuna sabitleyin.
-Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
-Üst kısımdaki askıyı sıkarak çelik direği dikey hale getirin.
-Çelik direği sabitleyin.
-Askıyı çıkarın.

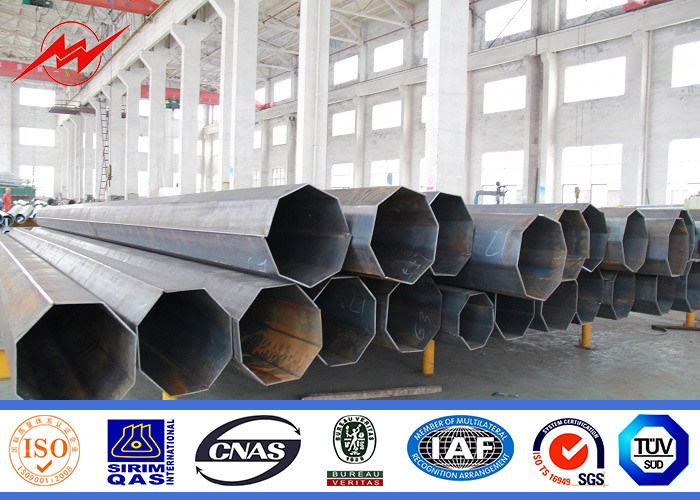

10m Sınıf 2 69 Kv İletim Enerji Hattı Direği 2



Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şangay, Limanın yakınında yer almaktadır.
Şirketimiz, iletim elektrik direği, sokak aydınlatma direği, yüksek direk direği vb. dahil olmak üzere çelik direklerin üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, İspanya, Filipinler, Malezya, Afrika ve benzeri dahil olmak üzere 70'den fazla ülke ve bölgeye teslim edildi.
Dubai Tower'ın sokak lambası direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Sochi Kış Olimpiyat Oyunu için yüksek direk direği vb.
