Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 10kV - 500kV Elektrik Endüstrisi Galvanizli Güç İletimi Elektrik Çelik Boru Direk | Güç: | 10KV |
|---|---|---|---|
| Malzeme: | GR65 | Yüzey işleme: | Sıcak daldırma galvanizleme |
| Kaynak Standardı: | AWS D 1.1 | Rüzgar hızı: | 30 m / s |
| Vurgulamak: | elektrik yardımcı direkleri,çelik yardımcı direkleri |
||
10kV - 500kV Elektrik Endüstrisi Galvanizli Güç İletimi Elektrik Çelik Boru Direk
Özellikler:
Türleri uzunluk | 45ft | 50ft | 55ft | 60ft | 65ft | 70ft |
| 13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
| B (0 ° -2 °) | ||||||
| Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Alın çapı (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Alın çapı (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 ° -30 °) | ||||||
| Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Alın çapı (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30 ° -90 °) | ||||||
| Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Alın çapı (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Kalınlık (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 ° -2 °) | ||||||
| Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Alın çapı (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| Üst çap (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Alın çapı (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 ° -30 °) | ||||||
| Üst çap (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Alın çapı (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30 ° -90 °) | ||||||
| Üst çap (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Alın çapı (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Kalınlık (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Kurulum
-Montaj sırasında kutuptaki tüm ekipmanları çıkarın.
-Her bölümün çift şaftının etrafına bir askı atın.
- Üst kısımdaki askıyı bir makara bloğuna sabitleyin.
- Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
- Üst bölümün askısını sıkarak çelik direği dikey yapın.
- Çelik kutbu düzeltin.
- Askıyı çıkarın.

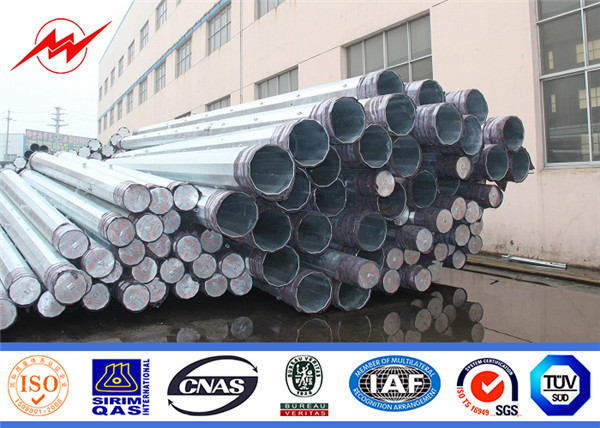

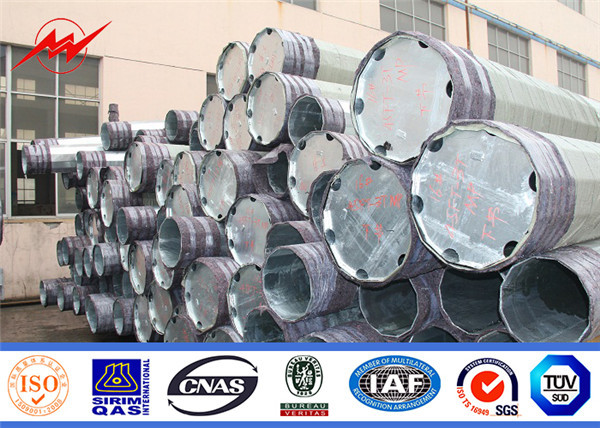

Ambalaj ve Nakliye
Polonuzun normal kapak olarak Mat veya saman balya üst ve alt ve ahşap direkler arasında galvanizde hasarı önlemek için, yine de müşteri tarafından gerekli olabilir, 40HC veya OT yükleme kapasitesi bir hesaplanmış hesaplama müşteri aslında özellikleri ve verileri temel alır.
SSS:
1. Fiyat Terim : EXW, FOB, CFR veya CIF.
Fiyat, kutup mili, taban plakası, çapraz kol ve ankraj parçasını içerir.
Nakliye limanı: Şangay Limanı. FOB, CFR veya CIF fiyatı için lütfen tam olarak hangi modele ihtiyacınız olduğunu belirtin ve yerel nakliye ücretlerini ve deniz taşımacılığını hesaplayabilmemiz için sipariş miktarınızı bize bildirin.
2. ADEDI : 1 takım için Özelleştirilmiş
3. ödeme : genellikle 30% t / t mevduat, tarafından denge t / t veya l / c görüşte sevkiyat öncesi. Diğer ödeme yolu müzakere edilebilir.
4. Teslim süresi : mal mevduat aldıktan sonra 10 iş günü içinde sevkiyat için hazır olabilir.
5. garanti: 30 yıl
6. Yüzey işleme : sıcak daldırma galvaniz
Ölçek:
Yüklemeden önce, müşterinin gereksinimlerine göre çekme testi yapabiliriz.
