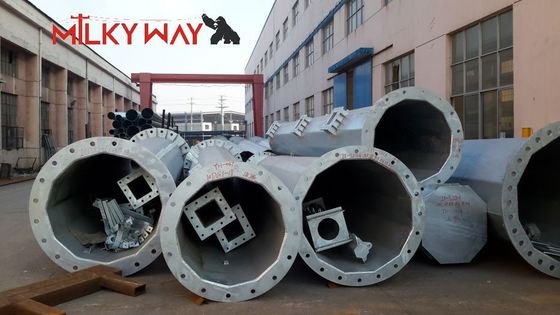

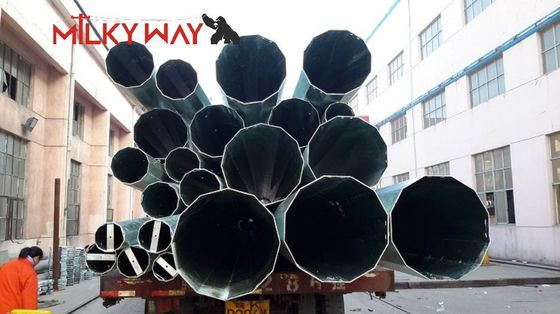

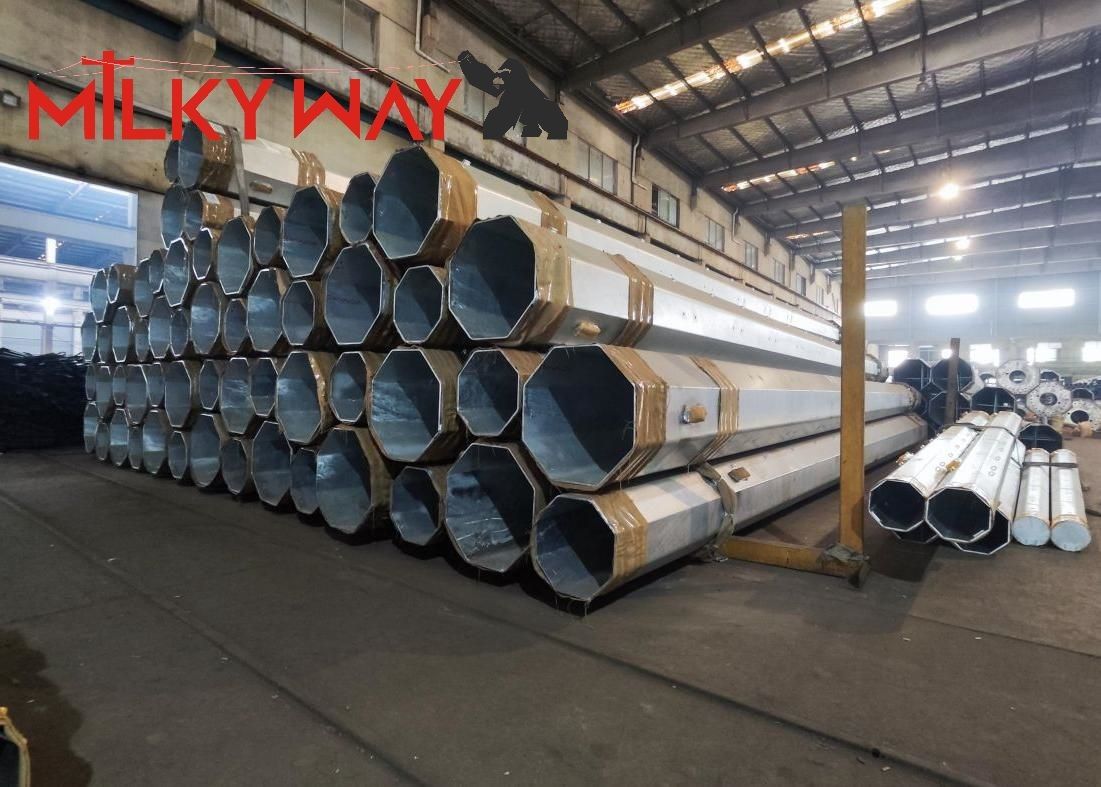

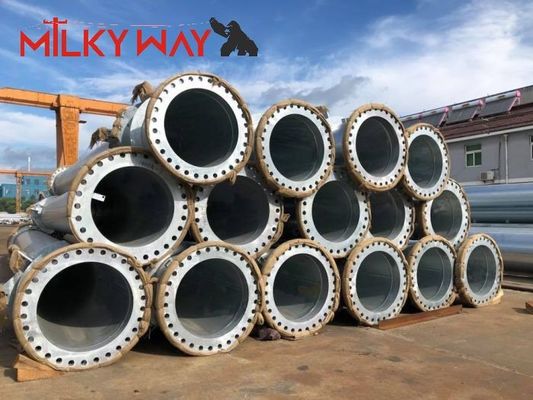

Q345 Telekom için Çelik Monopol Kulesi 18-30m Sıcak Dip Galvanize

İçin uygun

İletişim dağıtımı

Şekil

Konoid ,Çok piramidal,Sütun biçimli,çokgen veya konik

Malzeme

Genellikle Q345B/A572,minimum akma dayanımı>=345n/mm2
Q235B/A36,minimum akma dayanımı>=235n/mm2
Ayrıca Q460 ,ASTM573 GR65, GR50 ,SS400, dan Sıcak hadde rulo
SS490, ST52-ye

Boyut toleransı

+- 2%

Güç

10  KV ~550 KV

Güvenlik Faktörü

İletken tel için güvenlik faktörü : 8
Topraklama teli için güvenlik faktörü : 8

Tasarım Yükü Kg olarak

Direkten 50cm uzaklığa uygulanan 300~ 1000 Kg

İşaretler

Müşteri gereksinimlerine göre perçin veya yapıştırıcı ile isim plakası ,kazıma ,kabartma

Yüzey işlemi

Sıcak daldırma galvanizli ASTM A 123'e göre

müşteri tarafından istenilen renkli polyester toz veya diğer herhangi bir standart
Direk Ek Yeri

Ekleme modu,iç flanş modu,yüz yüze eklem modu

Direk Tasarımı

8 derecesinde depreme karşı

Rüzgar Hızı

160 Km/Saat .  30 m /s

Minimum akma dayanımı

355 mpa

Minimum çekme dayanımı

490 mpa

Maksimum çekme dayanımı

620 mpa

Standart

ISO 9001

Bölüm başına uzunluk

Kayma eklemi olmadan bir kez oluşturulduğunda 14m içinde

Kaynak

Kusur testini geçtik.İç ve dış çift kaynak şekilde güzel hale getirir

Kaynak Standardı :AWS ( Amerikan Kaynak Topluluğu ) D 1.1
Kalınlık
1 mm ila 30 mm

Üretim Süreci

Ham malzeme testi → Kesme →Kalıplama veya bükme →

Kaynak (boyuna )→Boyut doğrulama →Flanş kaynağı

→Delik delme →Kalibrasyon → Çapak alma→Galvanizleme veya
toz kaplama ,boyama →Yeniden kalibrasyon →Diş →Paketler
Paketler
Direklerimiz normal olarak üst ve alt kısımlarda Hasır veya saman balyası ile kaplıdır,

her durumda müşteri tarafından istenildiği gibi de olabilir , her 40HC veya OT kaç adet yükleyebilir müşterinin gerçek durumuna göre hesaplanacaktır

özellikleri ve verileri
 Açıklama:
 İletişim kulesi, iletişim dağıtımı için kullanılır.
 Kullandığımız malzeme Baosteel'dendir. Farklı mukavemet taleplerine göre Q235, Q345 ve GR65 kullanabiliriz. GR 65'in mukavemeti en iyisidir ve Q235 en düşüktür.
