Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Çelik Yardımcı Direkler | Uygulama: | elektrik güç iletimi |
---|---|---|---|
Dimenstion torlance: | ± 2% | sertifika: | ISO9001 / BV / |
Güç kapasitesi: | 10kV - 220kV | şekil: | çok köşeli |
Vurgulamak: | electrical transmission poles,high voltage pole |

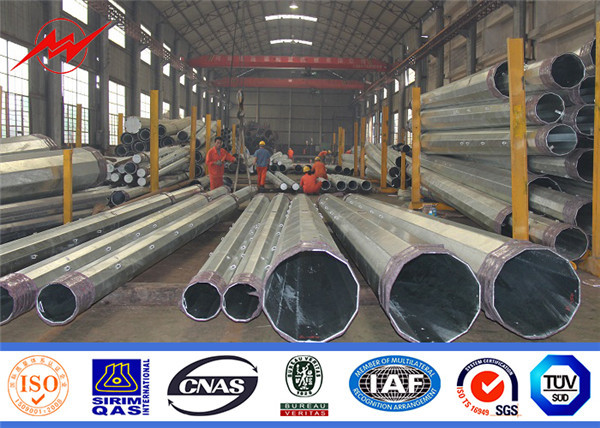

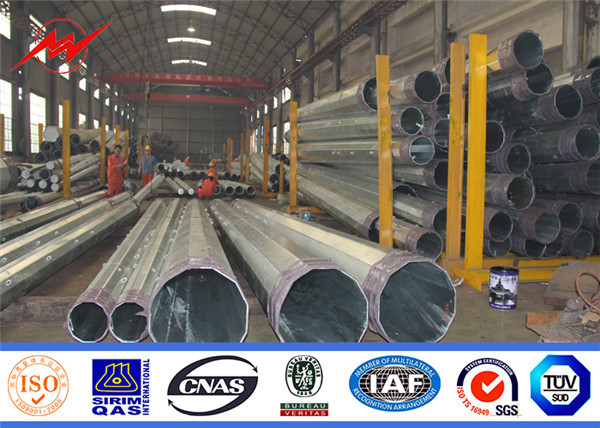

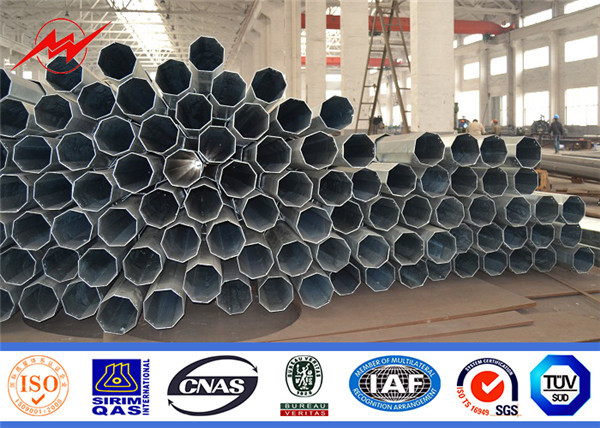

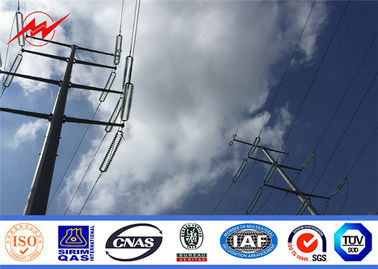

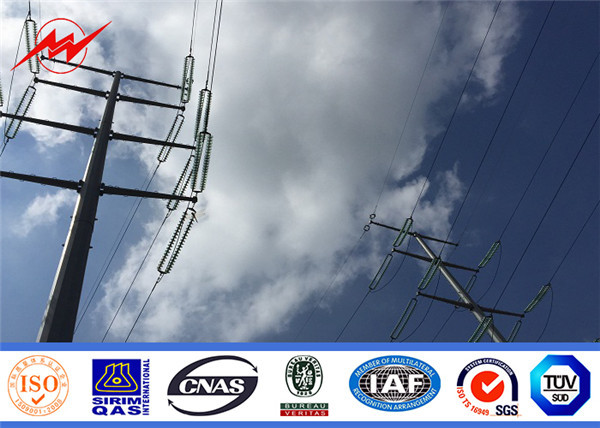

Sıcak Daldırma Galvanizli 450daN 13m Konik Elektrik Gücü Çelik Yardımcı Direk
Özellikler:
Yükseklik | 9 metreden 100 metreye |
İçin uygun | Elektrik Enerjisi İletimi ve Dağıtımı |
şekil | Çokgen veya Konik |
Malzeme |
Normalde Q345B / A572, Minimum Akma Dayanımı ≥ 345 N / mm² Q235B / A36, Minimum Akma Dayanımı ≥ 235 N / mm² ASTM A572 GR65, GR50, SS400'den sıcak haddelenmiş rulo |
Güç kapasitesi | 10kV - 220kV |
Boyut toleransı | Müşterinin ihtiyacına göre. |
Yüzey işleme | Sıcak daldırma galvanizli ASTM A 123 veya müşteri tarafından istenen başka bir standart. |
Kutuplar Ortak | Kayma derzi, flanş bağlantılı |
Standart | ISO 9001: 2008 |
Bölüm başına uzunluk | Bir kez şekillendirme 14 metre içinde |
Kaynak Standardı | AWS (Amerikan Kaynak Topluluğu) D 1.1 |
Kalınlık | 1 mm ila 36 mm |
Üretim süreci | Hammadde testi → Kesme → bükme → Kaynak (boyuna) → Boyut doğrulaması → Flanş kaynağı → Delik delme → numune montajı → yüzey temizliği → Galvanizleme veya toz boya, boyama → Yeniden kalibrasyon → Paketler |

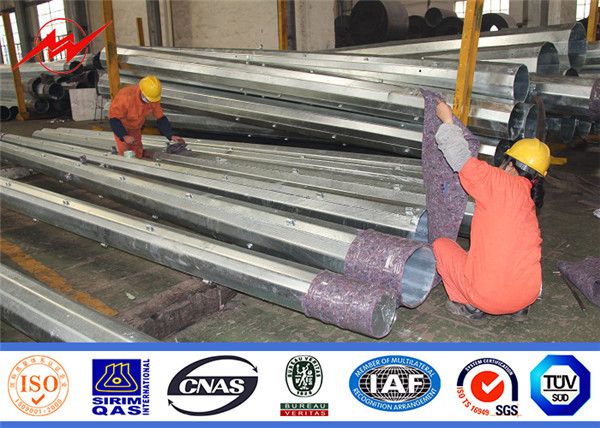

Paketler | Plastik kağıt ile ambalaj veya müşterinin isteğine göre. |
Dağıtım Aralığı | ||||
Ürün Kodu | uzunluk | ULS | Kutup Boyutu | |
Üst | baz | |||
11 milyon 13,5 KB | 11M | 13.5kN | 160 | 328 |
12.5 milyon 12KN | 12.5M | 12KN | 160 | 340 |
12.5 milyon 16KN | 12.5M | 16KN | 180 | 380 |
12,5 milyon 24KN | 12.5M | 24KN | 200 | 420 |
14 milyon 16KN | 14M | 16KN | 190 | 402 |
14 milyon 24KN | 14M | 24KN | 210 | 465 |
15,5 milyon 12KN | 15.5M | 12KN | 160 | 405 |
15,5 milyon 24KN | 15.5M | 24KN | 210 | 500 |
Not: Konik 12 taraflı, doğrudan gömülü % 50 ULS'de kutup yüksekliğinin% 5'inden az kutup sapması |
||||
Alt İletim Aralığı | ||||
Ürün Kodu | uzunluk | ULS | Kutup Boyutu | |
Üst | baz | |||
18,5 milyon 24KN | 18,5 milyon | 24KN | 210 | 660 |
18.5 milyon 40 bin | 18,5 milyon | 40kN | 260 | 730 |
21 milyon 40 bin | 21M | 30KN | 220 | 697 |
21 milyon 40 bin | 21M | 40kN | 260 | 795 |
24M 30KN | 24M | 30KN | 220 | 755 |
24M 40KN | 24M | 40kN | 300 | 760 |
Not: Konik 12 taraflı, doğrudan gömülü |
Malzeme
Genellikle Q345B / A572, minimum akma dayanımı> = 345n / mm2
Q235B / A36, minimum akma dayanımı> = 235n / mm2
Q460, ASTM573 GR65, GR50, SS400, SS490'dan ST52-'ye Sıcak haddelenmiş rulo
Kurulum
-Montaj sırasında kutuptaki tüm ekipmanı çıkarın.
-Her bölümün çift şaftının etrafına bir askı atın.
- Üst kısımdaki askıyı bir kasnak bloğuna sabitleyin.
- Alt kısımdaki askı sıkıca sabitlenir ve ağırlık merkezine sabitlenir.
- Üst bölümün askısını sıkarak çelik direği dikey yapın.
- Çelik kutbu düzeltin.
- Askıyı çıkarın.
Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şanghay, Liman'da bulunmaktadır.
Firmamız iletim güç kutup, sokak ışık direği, yüksek direk direği ve benzeri dahil olmak üzere çelik direkleri üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihraç ettik ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, Span, Filipinler, Malezya, Afrika ve benzeri gibi 70'den fazla ülkeye ve bölgeye teslim edildi.
Dubai Kulesi'nin sokak ışık direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Sochi Kış Olimpiyat Oyunu için yüksek direk direği vb.
