Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | S355JR | Uygulama: | Elektrik dağıtımı |
|---|---|---|---|
| Kalınlık: | 2.5-10mm | şekil: | ÇOKGEN |
| galvanizleme: | ASTM A123, ortalama kaplama 85um'dan az değil | kaynak: | AWS D1.1, penetrasyon% 100 |
| Ömür: | 50 yıl | Rüzgar hızı: | 160 km / h |
| ULTIMATE ÇEKME MUKAVEMETİ: | 490-620MPA | ||
| Vurgulamak: | 500kv çelik boru direk,hdg çelik boru direk,boru şeklindeki çelik direk 500kv |
||

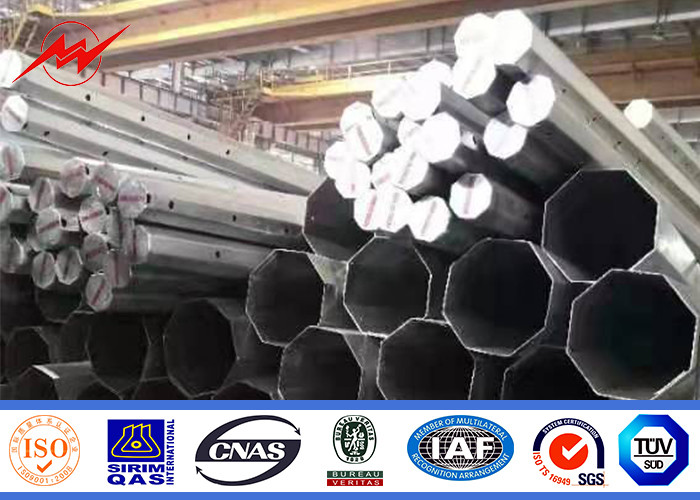

Enerji İletim Hattı için 69KV ~ 500KV HDG Elektrikli Çelik Boru Kutbu
Samanyolu, kamu hizmeti endüstrisi için çeşitli direkler üretmektedir.Bu çelik direkler, bükülme direnci, yük kapasitesi ve yüksekliği sağlamak için tasarlanmış ve test edilmiş olup, kulenin uygulama gereksinimlerini karşılar.Bağlantılı ve / veya doğrudan yerleştirme stilleri mevcuttur.
Genel Notlar:
Tüm kutuplar için üretici çizimleri mevcuttur
Kutuplar herhangi bir konfigürasyona değiştirilebilir
Her türlü gereksinim için mevcut iletim ve dağıtım kolları
Ek fazla kutuplar kataloglanmakta ve bu listeye eklenmektedir.
İhtiyaç fazlası çelik direklerinizi satmak için bizi arayın.
Dar alanlar için, özellikle kaldırımların arkası için kalın şaft plakalı ek 30 eliptik direk mevcuttur.
Teknik Veri Sayfası (F = 5KN)
| Boyut | 10 dk. | 11 dk. | 11,8 milyon | 13 dk. | 14 milyon | 16 milyon | 18 milyon |
| DI (mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 (mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T (mm) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Standart Aksesuar
-Üst plaka
-Taban plakası
-Alt şerit
-Standart delik
- Tırmanma basamağı
-Çapa cıvata
-Bitüm koruması
-Boyalı işaretleme
-Çıkarılabilir merdiven
Mevcut Temel Türleri
Doğrudan Gömme
Ankraj Cıvatası / Taban Plakası
Titreşimli Çelik Keson
Mevcut Yüzeyler
ASTM A123'e göre galvanizli
Galvaniz üzeri boya, siyah çelik üzeri boya
Toz kaplama
Zemin içi ve taban plakası montajının Standart Özellikleri
Yerde Montajlı:
12 taraflı kutup mili
Kaynaklı üst kapak
Montaj delikleri (gerekirse spesifikasyonunuza göre)
Tanıtım plakası
M12 toprak noktası, nominal toprak hattının 250 mm üzerinde
M24 somunu nominal toprak hattının 250 mm üzerinde (kaldırmaya yardımcı olmak için)
Ek toprak içi korozyon koruması, nominal toprak hattının 200 mm altı ile 400 mm altı
Anti-lavabo kayışları
Sıcak daldırma galvaniz kaplama
Taban Plakası Montajlı:
12 taraflı kutup mili (40kN - 80kN)
16 taraflı kutup mili (100kN ve 120kN)
Kaynaklı üst kapak
Montaj delikleri (gerekirse spesifikasyonunuza göre)
Tanıtım plakası
Direk tabanından 250 mm yukarıda M12 topraklama noktası
Taban plakasında iki kaldırma köşesi
Ankraj cıvataları, şablonlar, somunlar ve pullar
Sıcak daldırma galvaniz kaplama
Ürün Galerisi
Soruşturma veya satın alma bilgileri
-Çelik direk yüksekliği ve kuvveti
-Çapraz kol tipi ve uzunluğu, çelik direğe montaj pozisyonu
- Çapraz kolu sabitleme yöntemi (çapraz kolu takmak için çelik direğe kaynak yapmak için bir veya iki şablon bağlamak veya kullanmak için cıvata kullanın)
-Çelik direğin güvenlik faktörü
-Rüzgar hızı
-Tırmanma basamağı türü
Hedef bağlantı noktası
-Diğer.
Şirket tanıtımı:
1991 yılında kurulan Jiangsu Samanyolu Çelik Direkleri, Çin'in doğusundaki Wuxi'de, Çin'in en büyük deniz limanlarından biri olan Şangay Limanı'nın yakınında yer almaktadır.
Şirketimiz, iletim güç direği, sokak lambası direği, yüksek direk direği vb.Dahil olmak üzere çelik direklerin üretiminde 24 yıllık deneyime sahiptir.
1991'den beri denizaşırı ülkelere ihracat yaptık ve ürünlerimiz Amerika, Avustralya, Rusya, Almanya, İspanya, Filipinler, Malezya, Afrika ve diğerleri dahil olmak üzere 70'den fazla ülke ve bölgeye teslim edildi.
Dubai Kulesi'nin sokak lambası direği gibi birçok ülkede birçok büyük projenin tedarikçisiyiz. Soçi Kış Olimpiyat Oyunu için yüksek direk direği vb.
